Описание IEK SVA30-3-0125

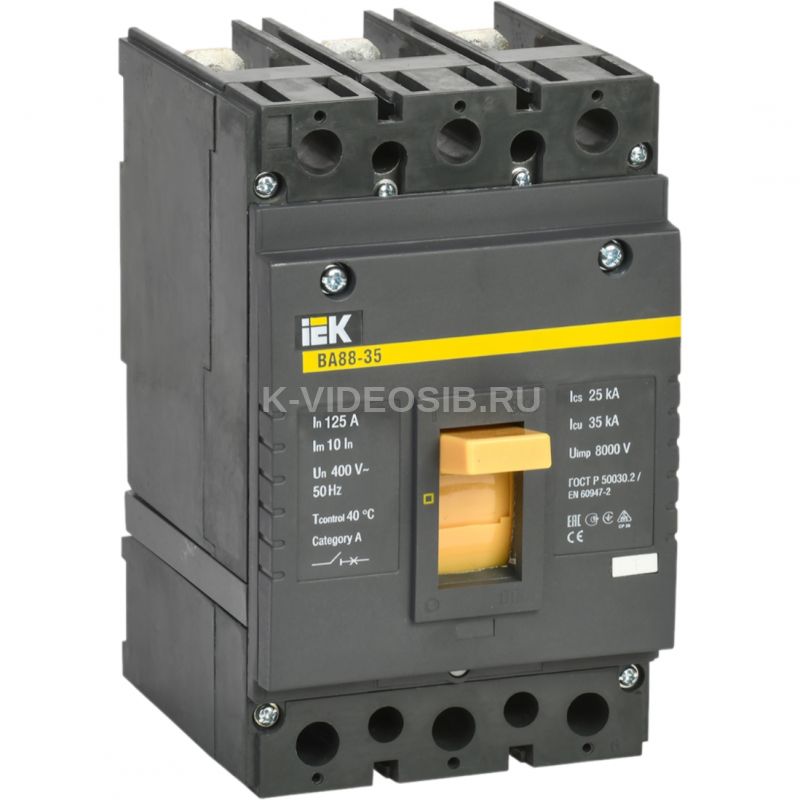

Выключатель автоматический ВА88-35 3Р 125А 35кА IEK.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

ПРЕИМУЩЕСТВА

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Особенности конструкции

Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.

Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.

Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.

Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.

Технические характеристики IEK SVA30-3-0125

Номин ток, А    125 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    105.0 Высота, мм    170.0 Глубина, мм    135.0 Климатическое исполнение    УХЛ3 Кол-во вспомогат норм разомкнутых-НО конт    0 Тип элемента управления    Тумблер С расцеплением под напряжением    Да Наличие электронного расцепителя    Нет Кол-во вспомогат норм замкнутых-НЗ конт    0 Подходит для монтажа на DIN-рейку    Нет Вид подключения главной электрич цепи    Прочее Номин импульсное выдерживаемое напряжение, кВ    8 Номин раб наибольшая откл способность Ics, кА    25 Диап регул без заде сраб расцеп короткого замык, А    - Номин напряжение, В    400...400 Номин продолжительный ток Iu, А    125 Моторный привод - дополнительно    Да Степень защиты - IP    IP30 Диапазон уставки тока расцепления, А    1250 Конструкция прибора    Встраиваемое устройство расширения
