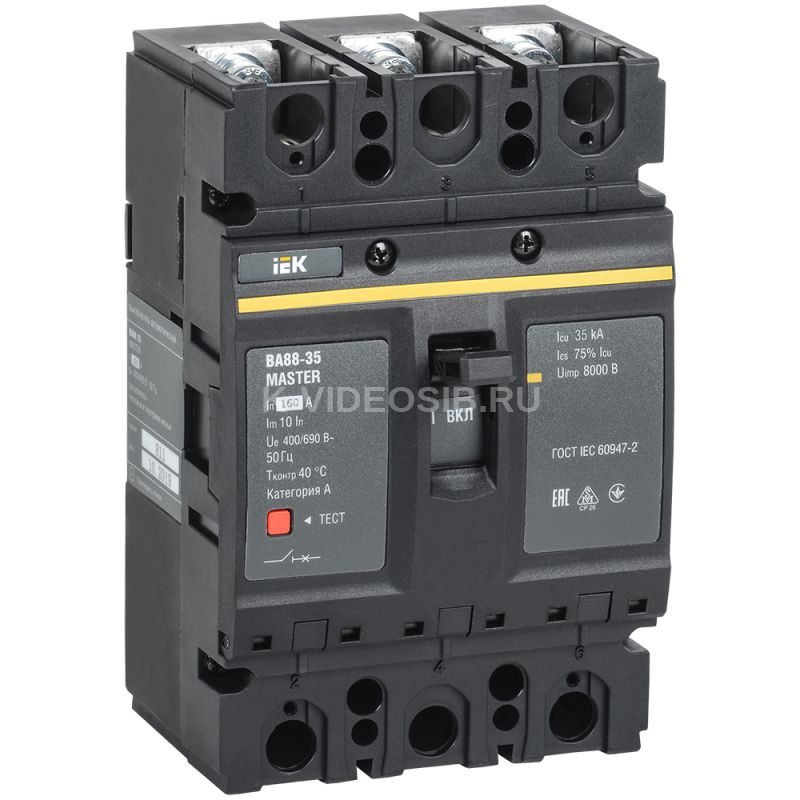

Описание IEK SVA30-3-0160-02

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

Преимущества

• Компактные размеры.
• Рабочее напряжение – до 690 В.
• Широкий ассортимент дополнительных устройств.
• Установка в любом положении (вертикально/горизонтально).
• Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
• Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
• Пополюсная настройка.

Особенности конструкции

Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов." src="https://cdn-02.iek.ru/imgproxy/u1_5Cyg38G7eDACnKfk7dPRUjKMqsqMV3zGWRL7-Dao/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2RiZmY3YzMyNzJhMGNjYzU4ZmM5NDMxNzdkOTU0YWNhMzVkMTFmYWE1MTU5ZjVkYTE5YzA5NTk4MTFhODRjMzEucG5n.avif" />​​​​​​​

Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях. Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.

Технические характеристики IEK SVA30-3-0160-02

Номин ток, А    160 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    IEK_V0000011 Номин раб напряжение, В    400...690 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    150.0 Температура эксплуатации, °C    -40...60 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Комплексная защита от замыканий на землю    Нет Частота сети, Гц    50 Ширина, мм    107.0 Высота, мм    180.0 Глубина, мм    68.0 Кол-во вспомогат норм замкнутых-НЗ конт    0 Относительная влажность воздуха    50% Уставка электромагнитного расцепителя Im, А    10 In Номин напряжение, В    690...690 Климатическое исполнение    IEK_V0000009 Диапазон уставки тока расцепления, А    1600 Тип элемента управления    Тумблер Номин импульсное выдерживаемое напряжение, кВ    8 С расцеплением под напряжением    Да Наличие электронного расцепителя    Нет Номин раб наибольшая откл способность Ics, кА    26,25 Номин продолжительный ток Iu, А    160 Номин напряжение изоляции Ui, В    800 Кол-во вспомогат норм разомкнутых-НО конт    0 Вес, кг    1.710 Конструкция прибора    Встраиваемое устройство расширения Подходит для монтажа на DIN-рейку    Нет Степень защиты - IP    IP30 Уставка теплового расцепителя, А    160 Высота над уровнем моря, м    < 2000 Мех износостойкость, циклов    < 7000 Моторный привод - дополнительно    Да Степень защиты зажимов IP    IP00 Диап регул без заде сраб расцеп короткого замык, А    - Режим работы    Продолжительный Электр износостойкость, циклов    < 2000
