Описание IEK SVA30-3-0160-R

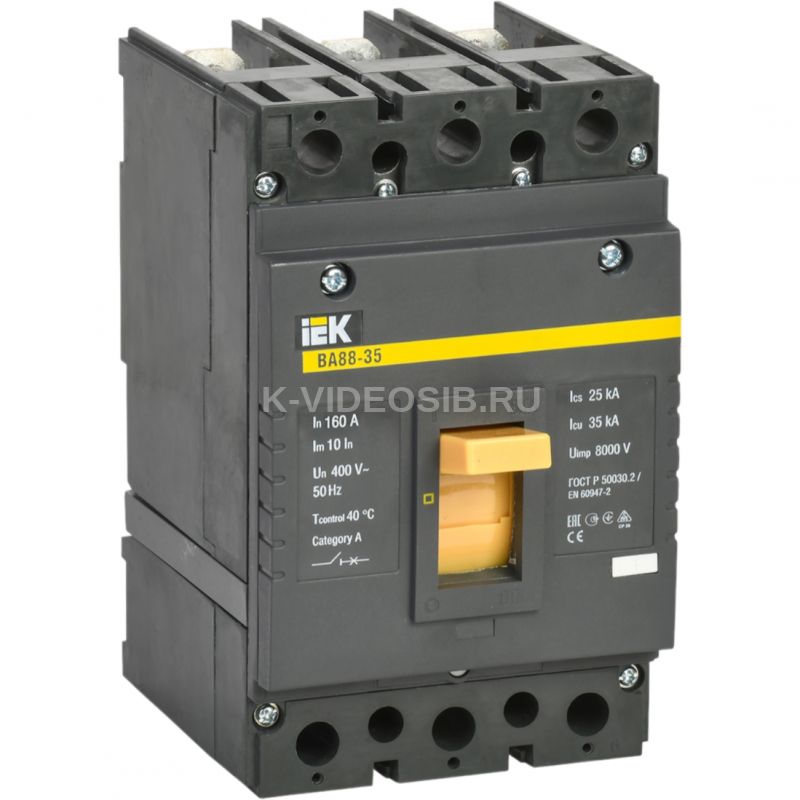

Выключатель автоматический ВА88-35 3Р 160А 35кА IEK.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

ПРЕИМУЩЕСТВА

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Технические характеристики IEK SVA30-3-0160-R

Номин ток, А    160 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    90.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    105.0 Высота, мм    170.0 Глубина, мм    135.0 Вид подключения главной электрич цепи    Прочее Подходит для монтажа на DIN-рейку    Нет Наличие электронного расцепителя    Нет Номин импульсное выдерживаемое напряжение, кВ    8 Степень защиты - IP    IP30 Тип элемента управления    Тумблер Номин напряжение, В    400...400 Диап регул без заде сраб расцеп короткого замык, А    - Моторный привод - дополнительно    Да Номин продолжительный ток Iu, А    160 С расцеплением под напряжением    Да Климатическое исполнение    УХЛ3 Конструкция прибора    Встраиваемое устройство расширения Кол-во вспомогат норм замкнутых-НЗ конт    0 Диапазон уставки тока расцепления, А    1600 Кол-во вспомогат норм разомкнутых-НО конт    0 Номин раб наибольшая откл способность Ics, кА    25
