Описание IEK SVA30-3-0200-02

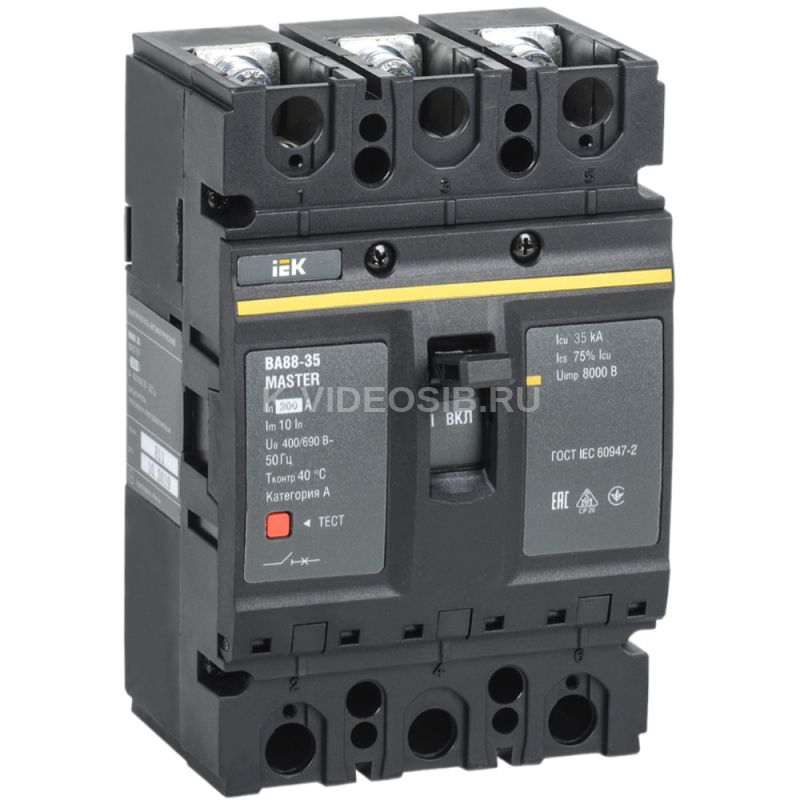

Выключатель автоматический ВА88-35 3Р 200А 35кА MASTER IEK.

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

ПРЕИМУЩЕСТВА

• Компактные размеры.
• Рабочее напряжение – до 690 В.
• Широкий ассортимент дополнительных устройств.
• Установка в любом положении (вертикально/горизонтально).
• Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
• Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
• Пополюсная настройка.

Особенности конструкции

Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов." height="223" src="https://cdn-02.iek.ru/imgproxy/u1_5Cyg38G7eDACnKfk7dPRUjKMqsqMV3zGWRL7-Dao/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2RiZmY3YzMyNzJhMGNjYzU4ZmM5NDMxNzdkOTU0YWNhMzVkMTFmYWE1MTU5ZjVkYTE5YzA5NTk4MTFhODRjMzEucG5n.avif" width="223" />

Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях. Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.

Технические характеристики IEK SVA30-3-0200-02

Номин ток, А    200 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400...690 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    150.0 Температура эксплуатации, °C    -40...60 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Комплексная защита от замыканий на землю    Нет Частота сети, Гц    50 Ширина, мм    107.0 Высота, мм    180.0 Глубина, мм    68.0 Относительная влажность воздуха    50% Режим работы    Продолжительный Диапазон уставки тока расцепления, А    2000 Номин импульсное выдерживаемое напряжение, кВ    8 Уставка теплового расцепителя, А    200 С расцеплением под напряжением    Да Номин напряжение изоляции Ui, В    800 Электр износостойкость, циклов    < 2000 Высота над уровнем моря, м    < 2000 Номин раб наибольшая откл способность Ics, кА    26,25 Номин продолжительный ток Iu, А    200 Подходит для монтажа на DIN-рейку    Нет Степень защиты зажимов IP    IP00 Степень защиты - IP    IP30 Кол-во вспомогат норм замкнутых-НЗ конт    0 Уставка электромагнитного расцепителя Im, А    10 In Кол-во вспомогат норм разомкнутых-НО конт    0 Тип элемента управления    Тумблер Конструкция прибора    Встраиваемое устройство расширения Диап регул без заде сраб расцеп короткого замык, А    - Наличие электронного расцепителя    Нет Вес, кг    1.710 Номин напряжение, В    690...690 Мех износостойкость, циклов    < 7000 Климатическое исполнение    УХЛ3 Моторный привод - дополнительно    Да
