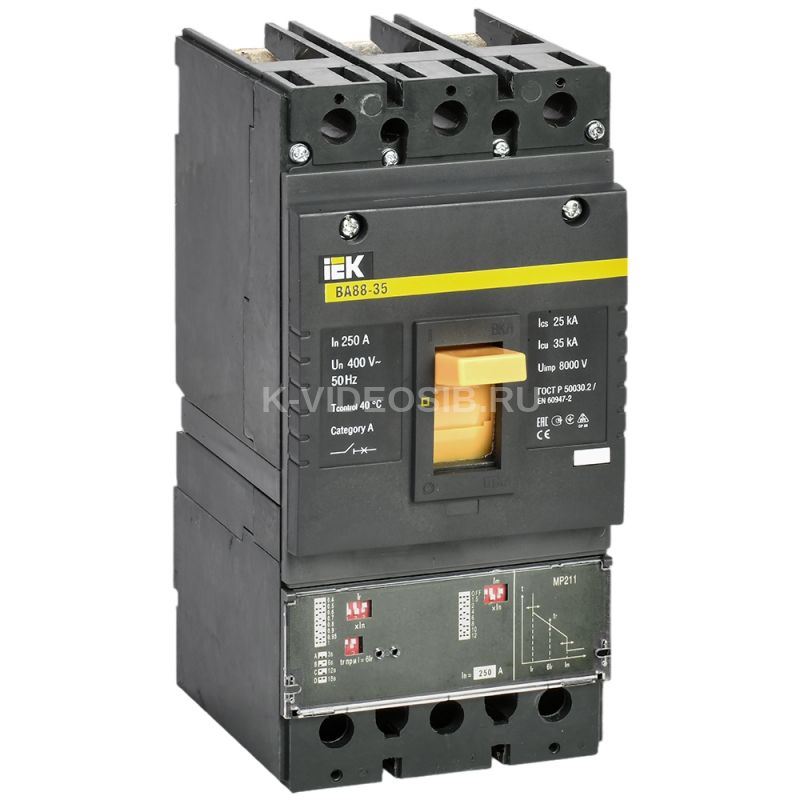

Выключатель автоматический ВА88-35 3Р 250А 35кА с электронным расцепителем MP 211 IEK.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.

Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.

Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

ПРЕИМУЩЕСТВА

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Особенности конструкции

Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.

Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.

Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.

Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.

Технические характеристики IEK SVA31-3-0250

Номин ток, А    250 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    150.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    105.0 Высота, мм    170.0 Глубина, мм    135.0 Климатическое исполнение    УХЛ3 Конструкция прибора    Встраиваемое устройство расширения Номин напряжение, В    400...400 Кол-во вспомогат норм замкнутых-НЗ конт    0 Моторный привод - дополнительно    Да Степень защиты - IP    IP20 Кол-во вспомогат норм разомкнутых-НО конт    0 Номин раб наибольшая откл способность Ics, кА    25 С расцеплением под напряжением    Да Вид подключения главной электрич цепи    Прочее Номин импульсное выдерживаемое напряжение, кВ    8 Тип элемента управления    Тумблер Диапазон уставки тока расцепления, А    375...3000 Диап регул без заде сраб расцеп короткого замык, А    - Подходит для монтажа на DIN-рейку    Нет Номин продолжительный ток Iu, А    250 Наличие электронного расцепителя    Да
