Описание IEK SVA40-3-0315-R

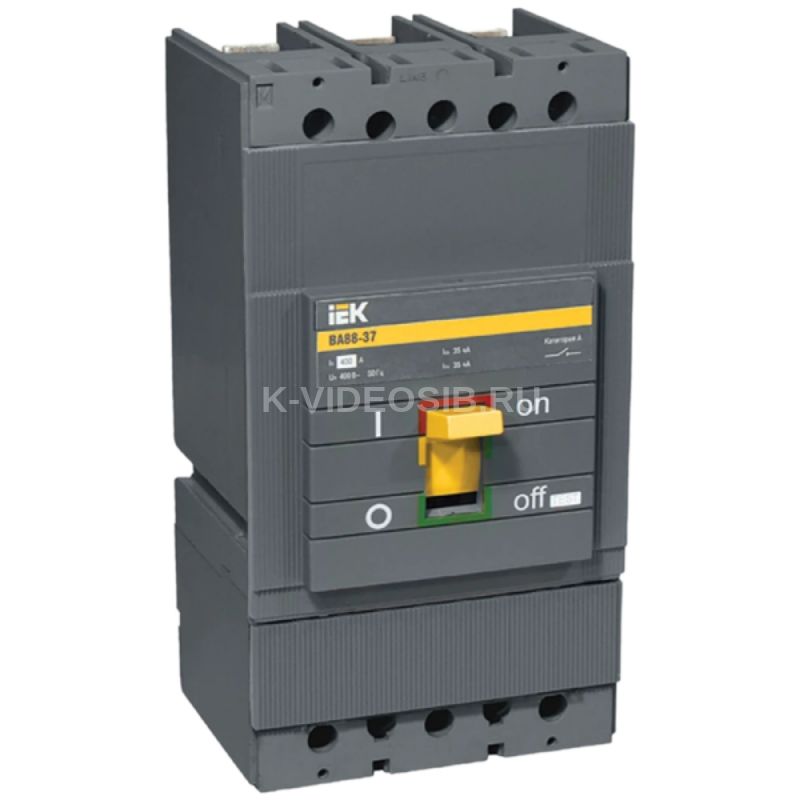

Выключатель автоматический ВА88-37 3Р 315А 35кА IEK.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

ПРЕИМУЩЕСТВА

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Технические характеристики IEK SVA40-3-0315-R

Номин ток, А    315 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    180.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    140.0 Высота, мм    254.0 Глубина, мм    135.0 Диапазон уставки тока расцепления, А    3150 Номин импульсное выдерживаемое напряжение, кВ    8 Тип элемента управления    Тумблер Номин напряжение, В    400...400 Кол-во вспомогат норм разомкнутых-НО конт    0 Климатическое исполнение    УХЛ3 Номин продолжительный ток Iu, А    315 Конструкция прибора    Встраиваемое устройство расширения Диап регул без заде сраб расцеп короткого замык, А    - Номин раб наибольшая откл способность Ics, кА    35 Степень защиты - IP    IP30 Наличие электронного расцепителя    Нет Подходит для монтажа на DIN-рейку    Нет Вид подключения главной электрич цепи    Прочее Моторный привод - дополнительно    Да С расцеплением под напряжением    Да Кол-во вспомогат норм замкнутых-НЗ конт    0
