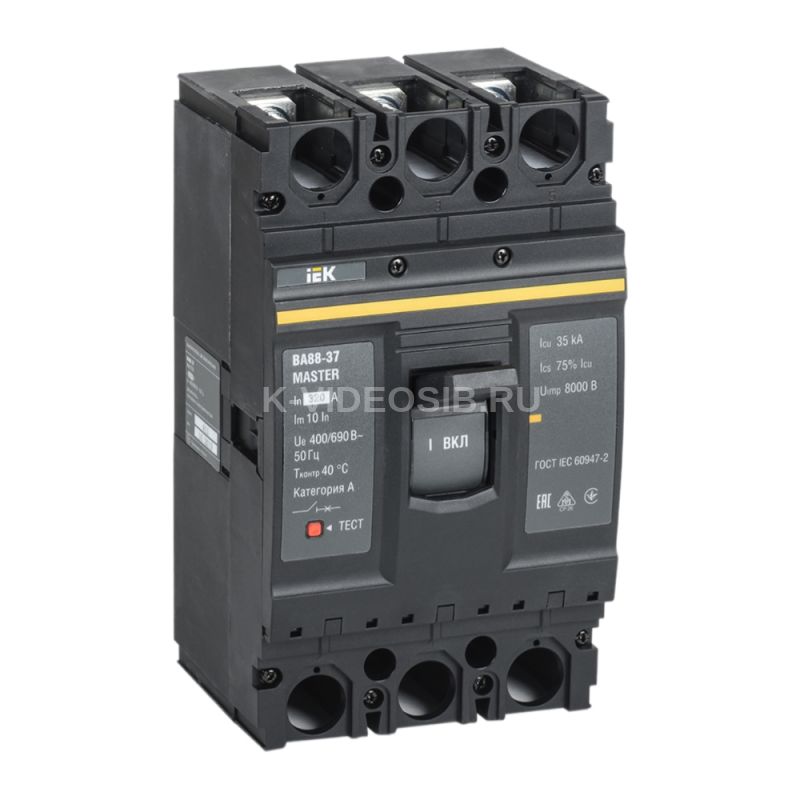

Описание IEK SVA40-3-0320-02

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

ПРЕИМУЩЕСТВА

• Компактные размеры.
• Рабочее напряжение – до 690 В.
• Широкий ассортимент дополнительных устройств.
• Установка в любом положении (вертикально/горизонтально).
• Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
• Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
• Пополюсная настройка.

Особенности конструкции

Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов." height="223" src="https://cdn-02.iek.ru/imgproxy/u1_5Cyg38G7eDACnKfk7dPRUjKMqsqMV3zGWRL7-Dao/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2RiZmY3YzMyNzJhMGNjYzU4ZmM5NDMxNzdkOTU0YWNhMzVkMTFmYWE1MTU5ZjVkYTE5YzA5NTk4MTFhODRjMzEucG5n.avif" width="223" />

Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях. Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.

Технические характеристики IEK SVA40-3-0320-02

Номин ток, А    320 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400...690 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    180.0 Температура эксплуатации, °C    -40...60 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Комплексная защита от замыканий на землю    Нет Частота сети, Гц    50 Ширина, мм    150.0 Высота, мм    285.0 Глубина, мм    100.0 Кол-во вспомогат норм замкнутых-НЗ конт    0 Режим работы    Продолжительный Подходит для монтажа на DIN-рейку    Нет Диап регул без заде сраб расцеп короткого замык, А    - Моторный привод - дополнительно    Да Диапазон уставки тока расцепления, А    3200 Электр износостойкость, циклов    < 2000 Номин импульсное выдерживаемое напряжение, кВ    8 Номин напряжение изоляции Ui, В    800 Мех износостойкость, циклов    < 4000 Степень защиты зажимов IP    IP00 Климатическое исполнение    УХЛ3 Номин продолжительный ток Iu, А    320 Уставка электромагнитного расцепителя Im, А    10 In Вес, кг    5.480 С расцеплением под напряжением    Да Степень защиты - IP    IP30 Конструкция прибора    Встраиваемое устройство расширения Уставка теплового расцепителя, А    320 Наличие электронного расцепителя    Нет Относительная влажность воздуха    50% Высота над уровнем моря, м    < 2000 Номин раб наибольшая откл способность Ics, кА    26,25 Кол-во вспомогат норм разомкнутых-НО конт    0 Тип элемента управления    Тумблер Номин напряжение, В    690...690
