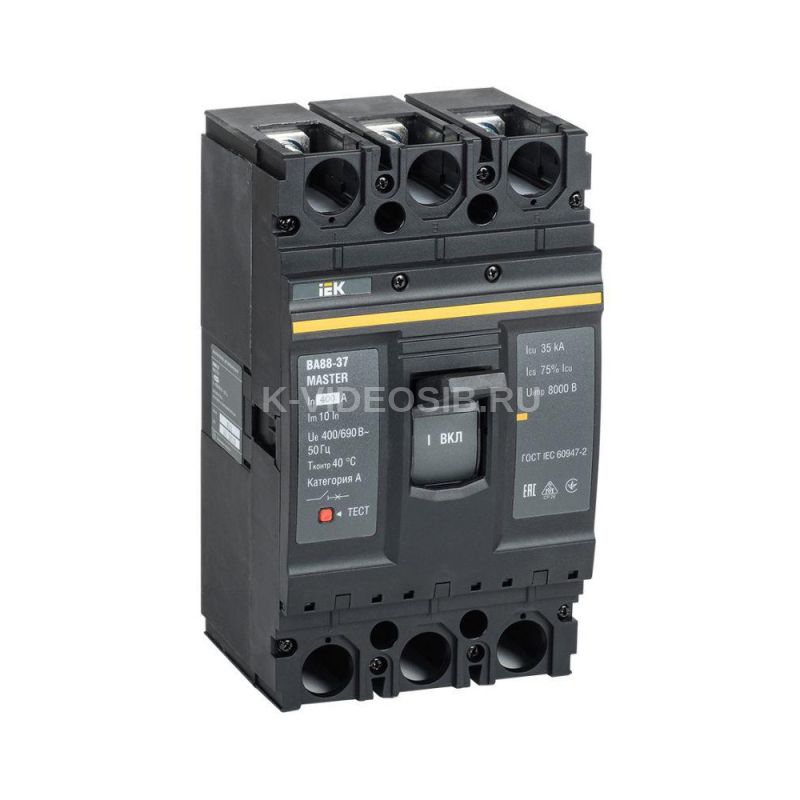

Описание IEK SVA40-3-0400-02

Преимущества

• Компактные размеры.
• Рабочее напряжение – до 690 В.
• Широкий ассортимент дополнительных устройств.
• Установка в любом положении (вертикально/горизонтально).
• Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
• Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
• Пополюсная настройка.

Особенности конструкции

Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов." height="223" src="https://cdn-02.iek.ru/imgproxy/u1_5Cyg38G7eDACnKfk7dPRUjKMqsqMV3zGWRL7-Dao/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2RiZmY3YzMyNzJhMGNjYzU4ZmM5NDMxNzdkOTU0YWNhMzVkMTFmYWE1MTU5ZjVkYTE5YzA5NTk4MTFhODRjMzEucG5n.avif" width="223" />

Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях. Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.

Технические характеристики IEK SVA40-3-0400-02

Номин ток, А    400 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    IEK_V0000011 Номин раб напряжение, В    400...690 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    180.0 Температура эксплуатации, °C    -40...60 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Комплексная защита от замыканий на землю    Нет Частота сети, Гц    50 Ширина, мм    150.0 Высота, мм    285.0 Глубина, мм    100.0 Номин раб наибольшая откл способность Ics, кА    26,25 Кол-во вспомогат норм разомкнутых-НО конт    0 Степень защиты зажимов IP    IP00 Наличие электронного расцепителя    Нет Режим работы    Продолжительный Мех износостойкость, циклов    < 4000 Высота над уровнем моря, м    < 2000 Моторный привод - дополнительно    Да Номин продолжительный ток Iu, А    400 Степень защиты - IP    IP30 Подходит для монтажа на DIN-рейку    Нет Климатическое исполнение    IEK_V0000009 Конструкция прибора    Встраиваемое устройство расширения Номин напряжение, В    690...690 Диапазон уставки тока расцепления, А    4000 Электр износостойкость, циклов    < 2000 Кол-во вспомогат норм замкнутых-НЗ конт    0 Номин напряжение изоляции Ui, В    800 Диап регул без заде сраб расцеп короткого замык, А    - Номин импульсное выдерживаемое напряжение, кВ    8 Относительная влажность воздуха    50% Тип элемента управления    Тумблер Уставка электромагнитного расцепителя Im, А    10 In С расцеплением под напряжением    Да Уставка теплового расцепителя, А    400 Вес, кг    5.480
