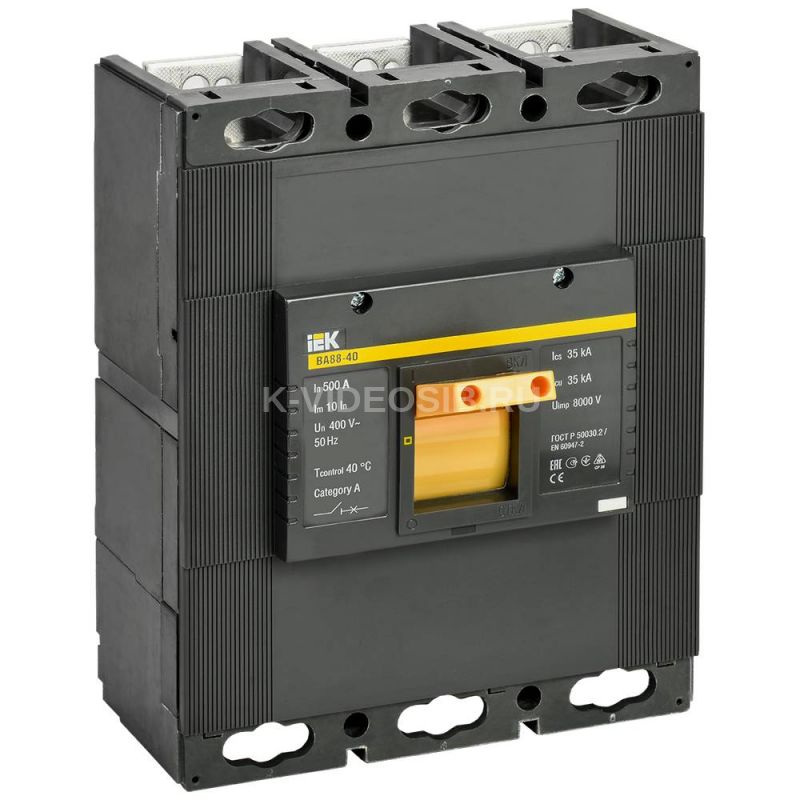

Описание IEK SVA50-3-0500-R

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

• Срок службы:

  15 лет

• Гарантия:

  5 лет

Преимущества

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Особенности конструкции

• Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.
• Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.
• Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.
• Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.
• Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.
• При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.
• Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.
• Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.

Технические характеристики IEK SVA50-3-0500-R

Номин ток, А    500 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    288.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    210.0 Высота, мм    268.0 Глубина, мм    150.0 Конструкция прибора    Встраиваемое устройство расширения Подходит для монтажа на DIN-рейку    Нет Кол-во вспомогат норм замкнутых-НЗ конт    0 Степень защиты - IP    IP30 Наличие электронного расцепителя    Нет Кол-во вспомогат норм разомкнутых-НО конт    0 С расцеплением под напряжением    Да Номин импульсное выдерживаемое напряжение, кВ    8 Номин раб наибольшая откл способность Ics, кА    35 Номин продолжительный ток Iu, А    500 Тип элемента управления    Тумблер Моторный привод - дополнительно    Да Диап регул без заде сраб расцеп короткого замык, А    - Номин напряжение, В    400...400 Вид подключения главной электрич цепи    Прочее Климатическое исполнение    УХЛ3 Диапазон уставки тока расцепления, А    5000
