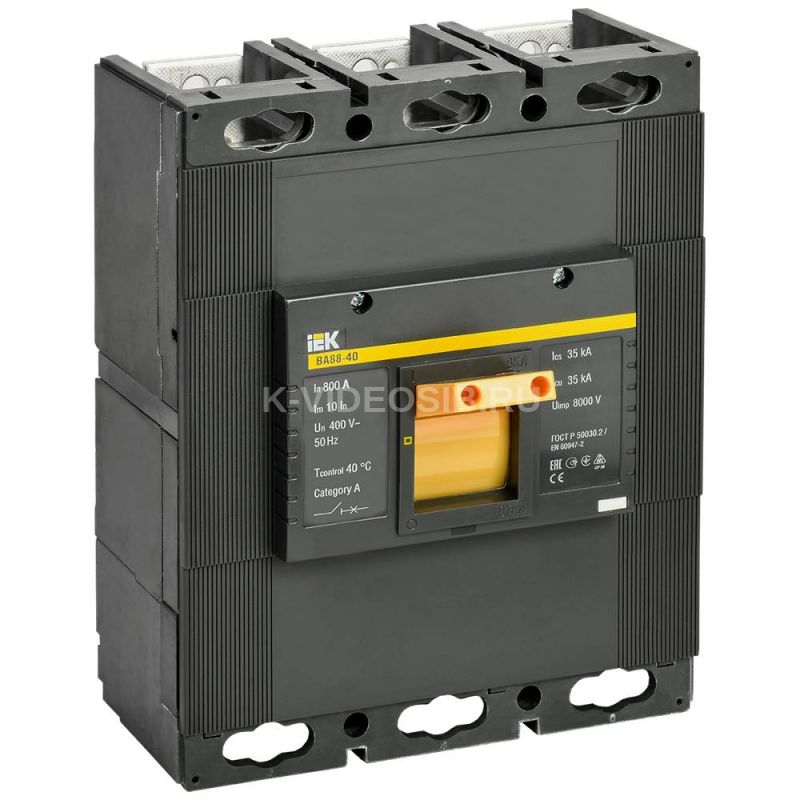

Описание IEK SVA50-3-0800-R

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

• Срок службы: 15 лет

• Гарантия: 5 лет

Преимущества

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Особенности конструкции

• Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.
• Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.
• Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.
• Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.
• Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.
• При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.
• Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.
• Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.

Технические характеристики IEK SVA50-3-0800-R

Номин ток, А    800 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    288.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    210.0 Высота, мм    268.0 Глубина, мм    150.0 Подходит для монтажа на DIN-рейку    Нет Кол-во вспомогат норм разомкнутых-НО конт    0 С расцеплением под напряжением    Да Степень защиты - IP    IP30 Тип элемента управления    Тумблер Диапазон уставки тока расцепления, А    8000 Диап регул без заде сраб расцеп короткого замык, А    - Номин напряжение, В    400...400 Номин раб наибольшая откл способность Ics, кА    35 Кол-во вспомогат норм замкнутых-НЗ конт    0 Климатическое исполнение    УХЛ3 Номин продолжительный ток Iu, А    800 Конструкция прибора    Встраиваемое устройство расширения Моторный привод - дополнительно    Да Вид подключения главной электрич цепи    Прочее Наличие электронного расцепителя    Нет Номин импульсное выдерживаемое напряжение, кВ    8
