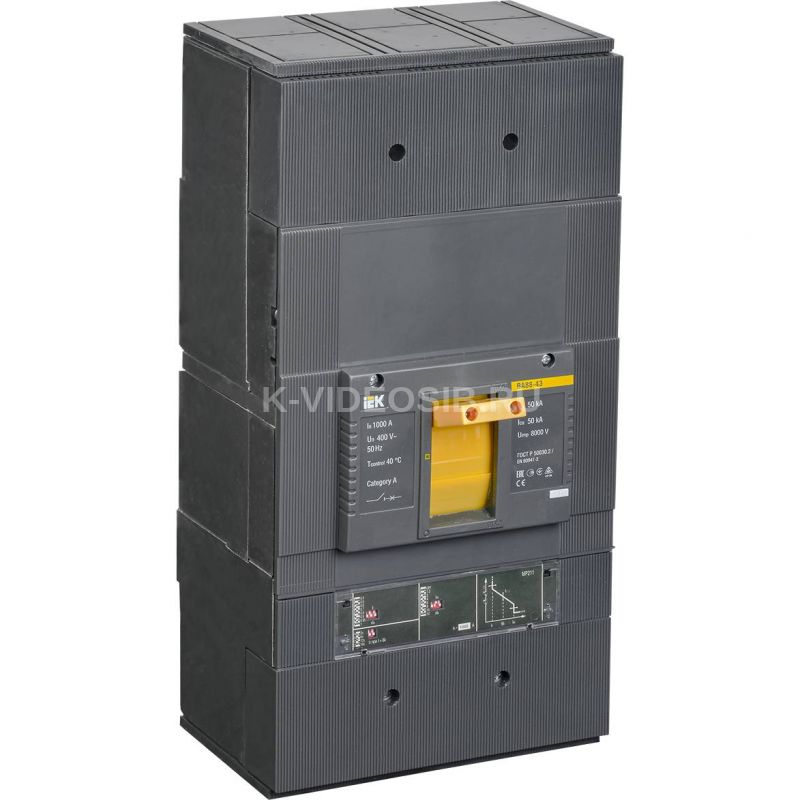

Описание IEK SVA61-3-1000

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.

Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.

Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

• Срок службы: 15 лет

• Гарантия: 5 лет

Преимущества

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Особенности конструкции

• Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.
• Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.
• Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.
• Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.
• При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.
• Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.
• Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.

Технические характеристики IEK SVA61-3-1000

Номин ток, А    1000 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    50 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    780.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    210.0 Высота, мм    420.0 Глубина, мм    222.0 Номин напряжение, В    400...400 Тип элемента управления    Тумблер Моторный привод - дополнительно    Да Наличие электронного расцепителя    Да Вид подключения главной электрич цепи    Прочее Кол-во вспомогат норм замкнутых-НЗ конт    0 Степень защиты - IP    IP20 Конструкция прибора    Встраиваемое устройство расширения С расцеплением под напряжением    Да Номин раб наибольшая откл способность Ics, кА    50 Диап регул без заде сраб расцеп короткого замык, А    - Кол-во вспомогат норм разомкнутых-НО конт    0 Диапазон уставки тока расцепления, А    2000...12000 Подходит для монтажа на DIN-рейку    Нет Номин продолжительный ток Iu, А    1000 Климатическое исполнение    УХЛ3 Номин импульсное выдерживаемое напряжение, кВ    8
