Описание IEK UGN10-016-08-12

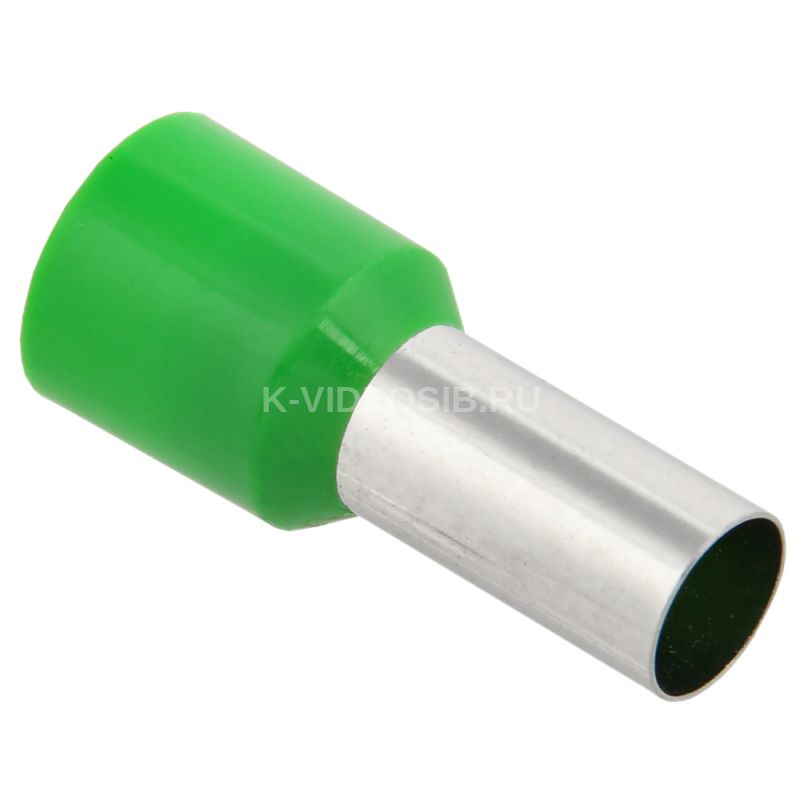

 Наконечник НШВИ 16-12 зеленый (100 шт/упаковка) IEK UGN10-016-08-12. Наконечник штыревой втулочный предназаначен для оконцевания опрессовкой проводов с медными жилами в электрических цепях переменного и постоянного тока. Длина гильзы или муфты – 22,4 мм; Изолированный – Да; Цвет – Зеленый; Материал – Медь; Номин напряжение – 400 В.Наконечники типа НШВ, НШВИ, НШВИ(2) товарного знака IEK (далее – наконечники) предназначены для соединения или оконцевания проводов и кабеля с медными или алюминиевыми жилами сечением от 0,34 до 120 мм² в электрических цепях переменного и постоянного тока напряжением до 400 В. Наконечники соответствуют требованиям ТР ТС 004/2011. Наконечники изготавливаются из медного сплава с последующим лужением в трёх базовых модификациях: типа НШВ – без изоляции под один провод, типа НШВИ – под один провод с изоляцией (материал изоляции – полипропилен), типа НШВИ(2) – под два провода с изоляцией (материал изоляции – полипропилен). Наконечники относятся к изделиям одновыводным соединительным без дополнительных средств крепления. Структура условного обозначения: Наконечник Х Х-Х, где Х – обозначение типа (НШВ, НШВИ, НШВИ (2)), Х – номинальное сечение проводов, Х – длина рабочей части. Наконечники ремонту не подлежат.

Преимущества

• Материал контактной части: медь марки М1.
• Покрытие контактной части: электролитическое лужение (обеспечивает защиту изделия от коррозии).
• Облегченное заведение многожильного провода внутрь медной втулки

Технические характеристики IEK UGN10-016-08-12

Длина гильзы или муфты, мм    22,4 Изолированный    Да Цвет    Зеленый Материал    Медь Номин напряжение, В    400 С идентификационным флажком    Нет Изоляционный материал    ПВХ (PVC) Ленточный экран    Нет Температура эксплуатации, °C    -40...80 Конструктивное исполнение    Стандартный (-ая) Защитное покрытие поверхности    Лужёное Номин поперечное сечение, мм²    16
