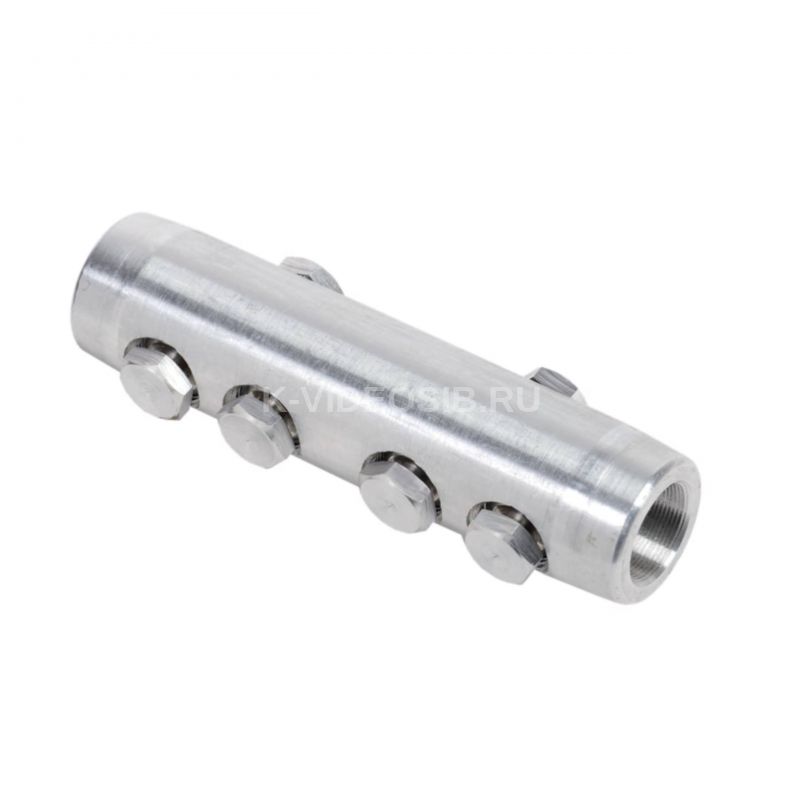

Описание IEK UGS-500-35KV-S

Соединители болтовые ГС предназначены для оконцевания алюминиевых жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.

Технические характеристики IEK UGS-500-35KV-S

Номин поперечное сечение, мм²         500

Метрический размер болта - М             20

Количество винтов или болтов              10

Защитное покрытие поверхности         Без покрытия (голый)

Температура эксплуатации, °C               -60...+80

Со срывной головкой болта     Да

Вес, кг  0,558

Ширина, мм     46.0

Момент срыва головки болта при монтаже, Нм           62,2

Изоляция          Нет

Маслостойкая уплотн-центрующая полоса     Нет

Высота, мм        46.0

Длина, мм         180.0

Диапазон напряжения               Свыше 30 кВ

Номин напряжение, кВ              35

Материал          Дюралюминиевый сплав
