Описание IEK UZA-11-D01-D10

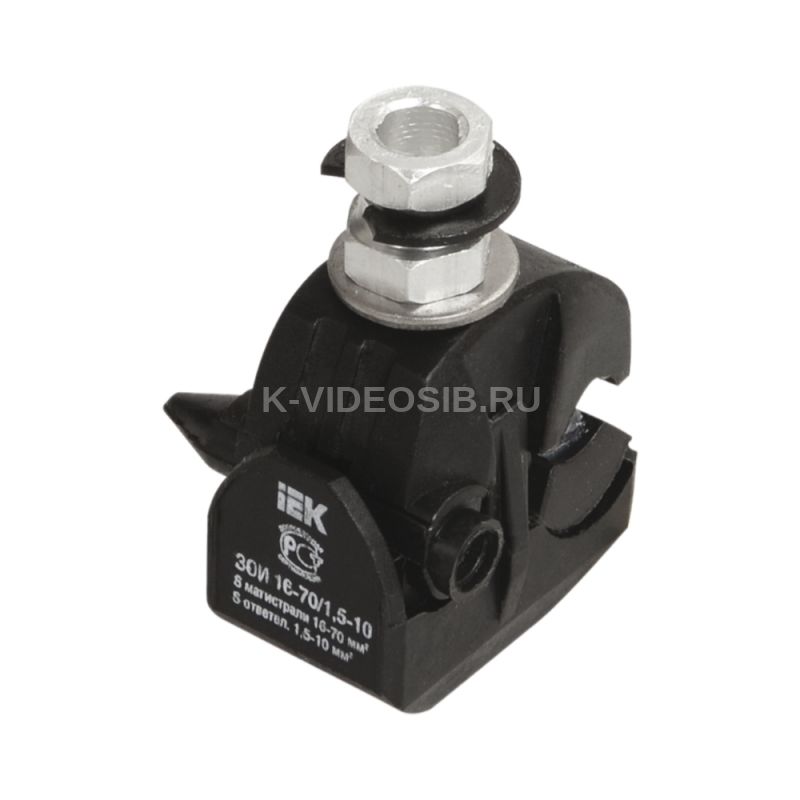

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 (P6, P616, EP95-13, SLIW11.1) ИЭК.

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

ПРЕИМУЩЕСТВА

• При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
• При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
• Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.

Технические характеристики IEK UZA-11-D01-D10

Номин поперечное сечение переходной секции, мм²    16...70 Номин поперечное сечение ответвления, мм²    1,5...10 Тип соединения    Винтовое соединение Номинальное сечение главного провода, SE, мм²    16...70 Номинальное поперечное сечение ответвления, SM / RM, мм²    1,5...10 Тип изделия/компонента    Сжим ответвительный Температура эксплуатации, °C    -60...55 Со срывной головкой болта    Да Номин ток зажима, А    46 Высота, мм    60.0 Номин напряжение изоляции Ui, В    6000 Момент срыва головки болта при монтаже, Нм    9 Ширина, мм    40 Номин напряжение, В    1000 Вес, кг    0,057 Длина, мм    34
