Описание IEK UZA-11-D02-D35-ECLN

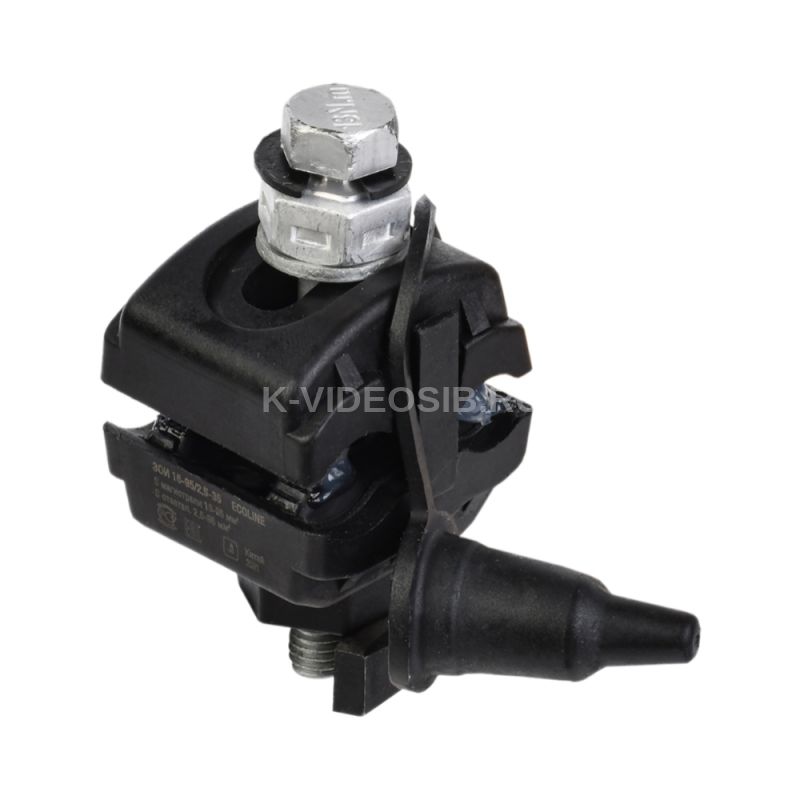

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 ECOLINE.

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

ПРЕИМУЩЕСТВА

• При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
• При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
• Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.

Технические характеристики IEK UZA-11-D02-D35-ECLN

Номин поперечное сечение переходной секции, мм²    16...95 Номин поперечное сечение ответвления, мм²    2,5...35 Тип соединения    Прочее Номинальное сечение главного провода, SE, мм²    16...95 Номинальное поперечное сечение ответвления, SM / RM, мм²    2,5...35 Тип изделия/компонента    Сжим ответвительный Температура эксплуатации, °C    -60...80 Ширина, мм    39 Высота, мм    60.0 Длина, мм    37 Номин напряжение, В    400 Со срывной головкой болта    Да Момент срыва головки болта при монтаж каб линий, Нм    13 Номин ток зажима, А    95 Момент срыва головки болта при монтаже СИП, Нм    13 Номин напряжение изоляции Ui, В    6000 Вес, кг    0,089 Момент срыва головки болта при монтаже, Нм    13
