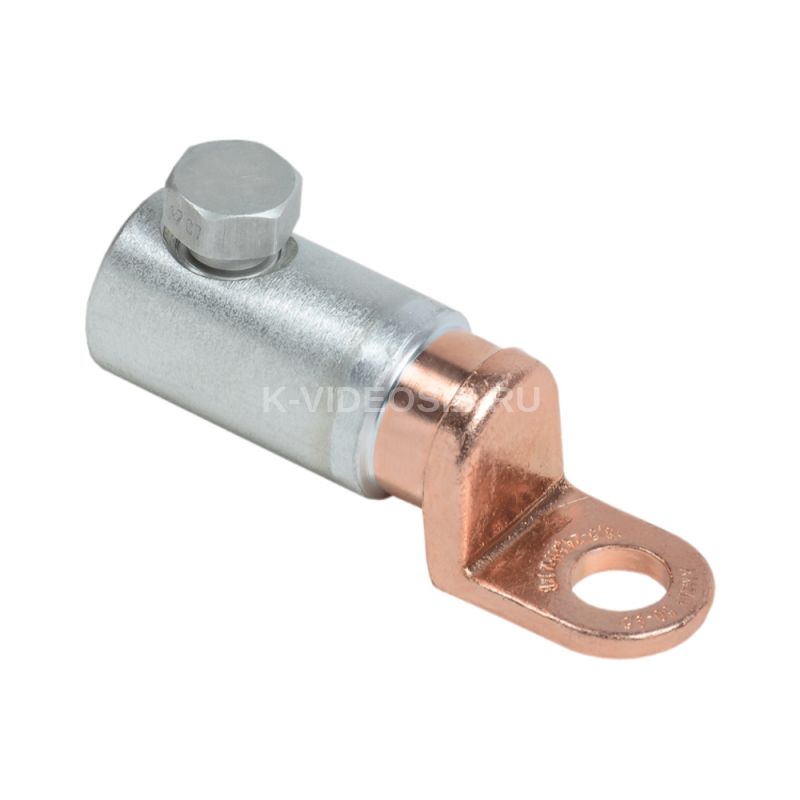

Описание IEK UZA-28-S50-S95-21

Наконечники серии АМН и АММН позволяют осуществлять соединение алюминиевых проводников с изделием с помощью гаечных ключей, не используя инструмент для опрессовки. Корпус наконечников изготовлен из алюминиевого сплава повышенной прочности. Предназначены для оконцевания затяжкой болтами предварительно зачищенных от изоляции алюминиевых проводов и присоединения к алюминиевым (АМН) или медным (АММН) клеммам, шинам, зажимам и т.п. Внутренняя поверхность изделий покрыта специальной пастой, увеличивающей проводимость контактного соединения, а также предохраняющей внутреннюю поверхность изделия от образования на ней тонкой оксидной пленки. Поперечная насечка и соответствующие болты улучшают механические и электрические свойства места соединения. Изделие может применяться как для однопроволочных, так и многопроволочных, круглых и секторных жил.

Хвостовик наконечника АММН изготовлен из электротехнической меди.

ПРЕИМУЩЕСТВА

• Стабильный срывной момент меньше на 30-50%.
• Конструкция болтов имеет несколько проточек - срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности наконечника, нет необходимости дополнительно обрабатывать место срыва головок под термоусадку.

Технические характеристики IEK UZA-28-S50-S95-21

Номин поперечное сечение, мм²    50...95 Метрический размер болта - М    13 Ширина    20.0 Длина    72.0 Количество винтов или болтов    2 Защитное покрытие поверхности    Без покрытия (голый) Материал    Композит алюминий и медь Форма поперечного сечения    Многопроволочная круглая/секторная жила Количество болтов    2 Температура эксплуатации, °C    -50...+95 Цвет изоляции    Прочее Момент срыва головки болта при монтаж каб линий, Нм    18,5...24,5 Изоляция    Нет Вес, кг    0,078
