Описание IEK UZM-BIK1-NVN3-3550SZ

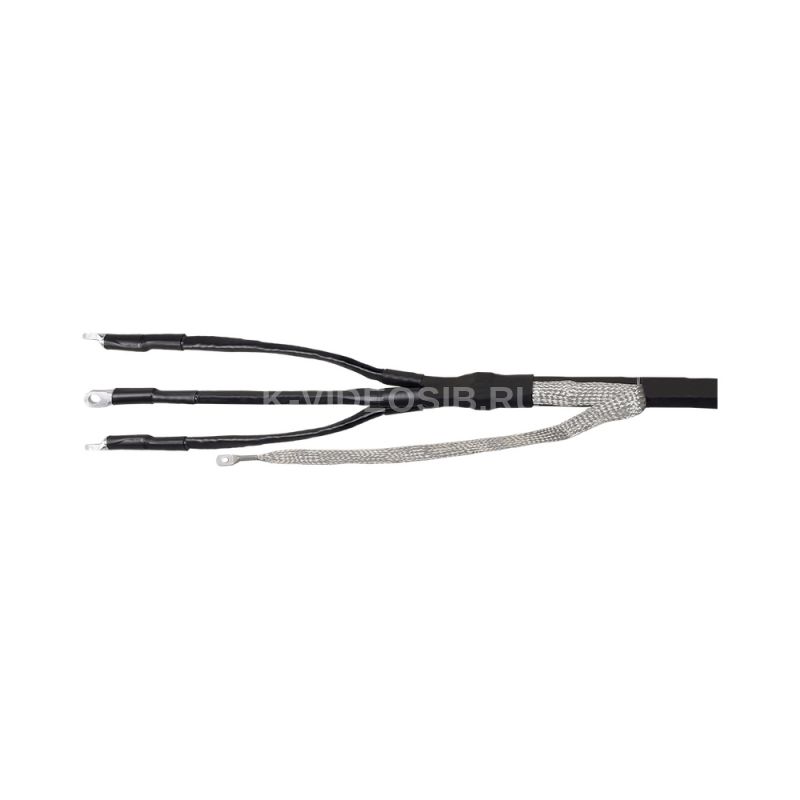

Муфта КВ(Н)тп 3х35/50 с/н ППД бумажная изоляция 1кВ IEK изготавливается из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные концевые КВ(Н)тп-1 универсальные для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью 3-х и 4-х жильных бронированных и небронированных кабелей с бумажной изоляцией на напряжение до 1 кВ постоянного и переменного тока.

Муфты предназначены для монтажа на кабелях типа ААГ-1, ААШ-1, ААБ-1, ААП-1, ААБШ-1, ААПШ-1, АСГ-1, ААСШ-1, АСБШ-1, СГ-1, СШ-1, СБШ-1, СБ-1, СП-1, СК-1, СБГ-1, СПГ-1 их аналогов и модификаций.

По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Преимущества:

• Абсолютная герметичность конструкции муфты за счет:
• - применения высококачественных двухслойных термоусаживаемых материалов с адгезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток;
• - наличия маслостойких трубок поверх фазной изоляции жил кабеля;
• - использования специального герметика гидро-химзащиты поверх узла заземления оболочки и брони кабеля.
• Муфта КВ(Н)тп-1 является универсальной для наружной и внутренней установки в помещениях любой влажности;
• Доступно несколько вариантов комплектации муфты: без наконечников, с болтовыми наконечниками со срывными головками.
• Комплект заземления оболочки и брони кабеля доступен для заказа с материалами под пайку или с пружинами постоянного давления, изготовленными из высококачественной нержавеющей стали марки AISI 301 с высоким содержанием хрома и никеля.

Особенности конструкции:

Комплект заземления оболочки и брони кабеля доступен для заказа с материалами под пайку или с пружинами постоянного давления, изготовленными из высококачественной нержавеющей стали с высоким содержанием хрома и никеля.

Специальный герметик гидрохимзащиты поверх узла заземления оболочки и брони кабеля.

Двуслойные термоусаживаемые материалы с агдезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток.

Наличие маслостойких трубок поверх фазной изоляции жил кабеля.

Технические характеристики IEK UZM-BIK1-NVN3-3550SZ

Подходит для    Однофазный кабель Номин поперечное сечение, мм²    35...50 Тип изоляционного материала    Бумажно-пропитанная Количество жил провода    3 Диапазон напряжения    0.6/1 кВ Тип установки    Внутренняя и наружная Тип наконечников    Со срывным болтом Крепление шины заземления к кабелю    Пружины постоян давления Количество проводников    3 Модель или исполнение    Термоусадка Комплектация    С термоус трубками и перчаткой Наружное крепление шины заземления    Наконечник под болт М8 Номин напряжение, кВ    1 Диапазон рабочих температур, °C    -45...+50 Мин температура полной усадки, °C    120 Материал шины заземления    Медь Материал    Термоусаживаемый полимер Химически и UV-стойкий    Да Наличие брони в кабеле    Да Коэффициент усадки    3:1
