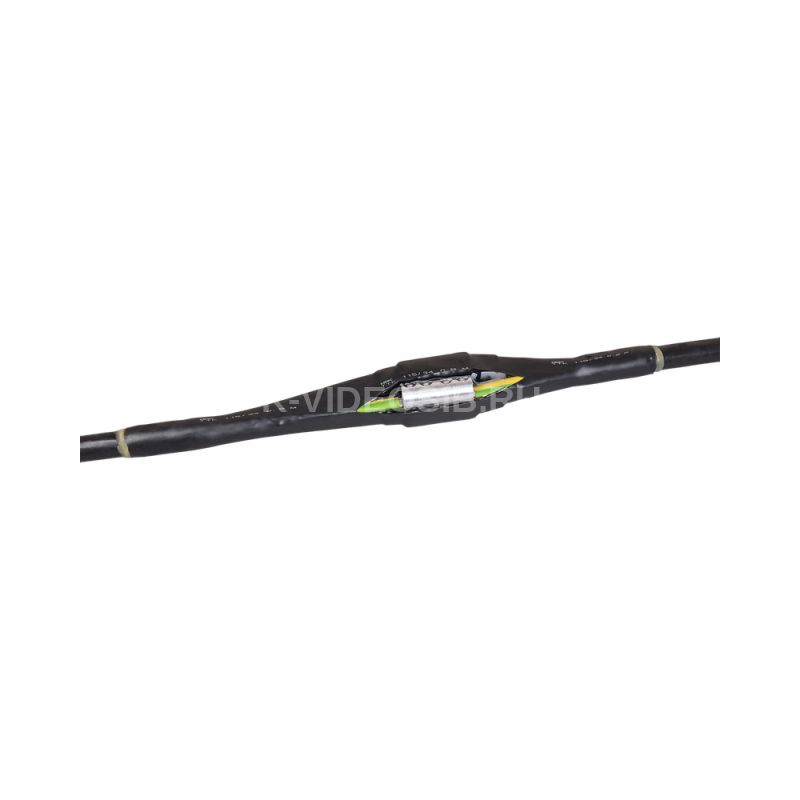

Описание IEK UZM-XLS1-VN4-70120S

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные соединительные ПСтт-1 для внутренней и наружной установки предназначены для соединения одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией без брони и экрана на напряжение до 1 кВ постоянного и переменного тока. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.

Муфты предназначены для монтажа на кабелях типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1, их аналогов и модификаций.

ПРЕИМУЩЕСТВА

• Применение высококачественных двухслойных термоусаживаемых материалов с адгезивным термоплавким клеевым слоем на внутренней поверхности внешнего кожуха, трубок и перчаток гарантирует абсолютную герметичность конструкции муфты.
• Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без гильз, с болтовыми гильзами со срывными головками, с гильзами под опрессовку.
• Все термоусаживаемые материалы имеют индивидуальную упаковку для предотвращения загрязнения и повреждения внутренней поверхности термоусаживаемых материалов.
• Расширенная гарантия сроком на 6 лет.

• Особенности конструкции



  Применение высококачественных двуслойных термоусаживаемых материалов с агдезивным термоплавким клеевым слоем на внутренней поверхности внешнего кожуха, трубок и перчаток гарантирует абсолютную герметичность конструкции муфты.

Технические характеристики IEK UZM-XLS1-VN4-70120S

Номин поперечное сечение проводника, мм²    70...120 Количество проводов    4 Номинальное напряжение U0/U (Um)    0.6/1 (1.2) кВ Тип изоляционного материала    ПВХ/СПЭ Тип установки    Внутренняя и наружная Тип соединителей    Со срывным болтом Наличие брони в кабеле    Нет Модель или исполнение    Термоусадка Комплектация    С термоус трубками Аксессуары для подключения (в комплекте)    Винтовой соединитель со срывной головкой С винтовыми разъемами    Да Номин напряжение, кВ    1 Мин температура полной усадки, °C    120 Химически и UV-стойкий    Да Подходит для    Прочее Материал    Термоусаживаемый полимер Коэффициент усадки    3:1 Для соед кабелей с бумажной и пластиковой изоляцией    Да Диапазон рабочих температур, °C    -45...+50 С концентрическим экранированием    Нет Свободный от галогенов    Да Диапазон напряжения    0.6/1 кВ Утверждена горнодобывающим промышленным сектором    Нет
