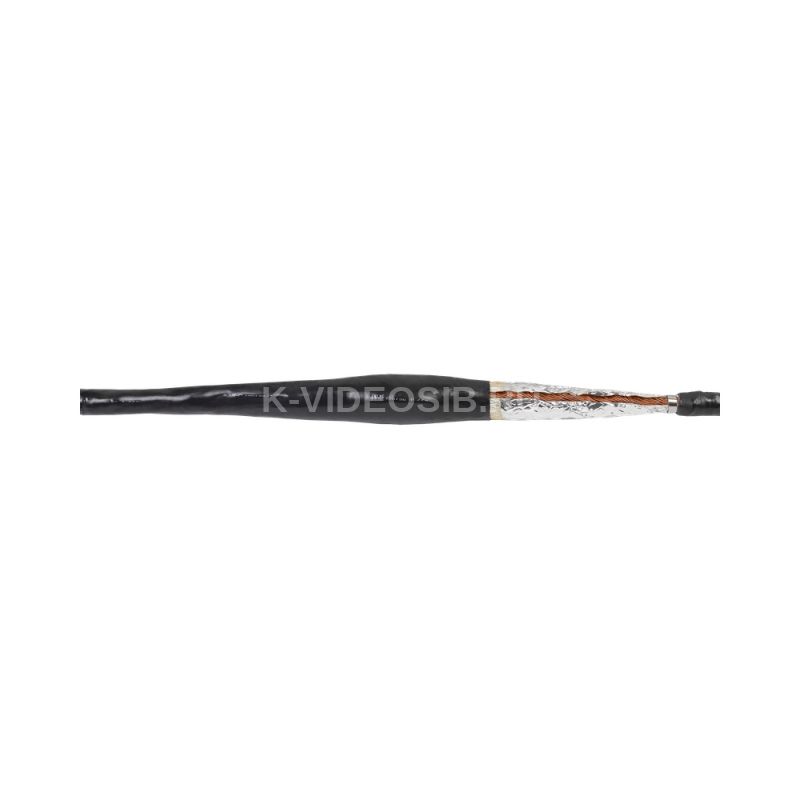

Описание IEK UZM-XLS10-VN3-150240S

Соединительная муфта для кабелей с пластмассовой изоляцией, с изоляцией из сшитого полиэтилена 10кВ. Муфты термоусаживаемые ПСт-10 предназначены для соединения трехжильных алюминиевых и медных кабелей с пластмассовой, резиновой и полиэтиленовой изоляцией на напряжение 10кВ: АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвПу-10, АПвПу2г-10, АПвПуг-10, ПвВ-10, ПвП-10, ПвП2г-10, ПвПг-10, ПвПу-10, ПвПу2г-10, ПвПуг-10, их аналогов и модификаций. Номенклатура изделий разработана для одножильных и трехжильных кабелей.

Преимущества

• Быстрый и простой монтаж термоусаживаемых компонентов муфты с помощью газовой горелки или высокотемпературного фена.
• Абсолютная герметичность конструкции муфты за счет:
• - применения высококачественных двухслойных термоусаживаемых материалов;
• - клеевого термоплавкого слоя на внутренней поверхности термоусаживаемых трубок и перчаток.
• В комплекте с мультиразмерными механическими гильзами (соединителями) со срывными болтами и контактной пастой.

Технические характеристики IEK UZM-XLS10-VN3-150240S

Номин поперечное сечение проводника, мм²    150...240 Количество проводов    3 Номинальное напряжение U0/U (Um)    6/10 (12) кВ Тип изоляционного материала    ПВХ/СПЭ Тип установки    Внутренняя и наружная Тип соединителей    Со срывным болтом Наличие брони в кабеле    Нет Аксессуары для подключения (в комплекте)    Винтовой соединитель со срывной головкой Свободный от галогенов    Да Диапазон напряжения    6/10 кВ Химически и UV-стойкий    Да Подходит для    Прочее Коэффициент усадки    3:1 С концентрическим экранированием    Нет Модель или исполнение    Термоусадка С винтовыми разъемами    Да Номин напряжение, кВ    10 Мин температура полной усадки, °C    150 Утверждена горнодобывающим промышленным сектором    Нет Для соед кабелей с бумажной и пластиковой изоляцией    Да Материал    Термоусаживаемый полимер Диапазон рабочих температур, °C    -40...+110 Комплектация    С термоус трубками
