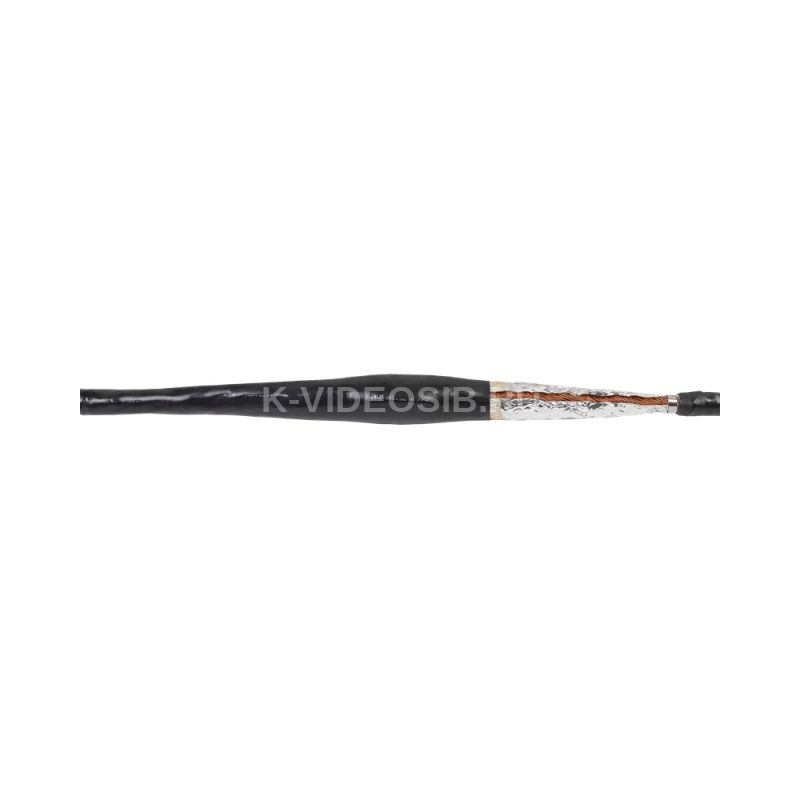

Описание IEK UZM-XLS10-VN3-300X

Соединительная муфта для кабелей с пластмассовой изоляцией, с изоляцией из сшитого полиэтилена 10кВ. Муфты термоусаживаемые ПСт-10 предназначены для соединения трехжильных алюминиевых и медных кабелей с пластмассовой, резиновой и полиэтиленовой изоляцией на напряжение 10кВ: АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвПу-10, АПвПу2г-10, АПвПуг-10, ПвВ-10, ПвП-10, ПвП2г-10, ПвПг-10, ПвПу-10, ПвПу2г-10, ПвПуг-10, их аналогов и модификаций. Номенклатура изделий разработана для одножильных и трехжильных кабелей.

Преимущества

• Быстрый и простой монтаж термоусаживаемых компонентов муфты с помощью газовой горелки или высокотемпературного фена.
• Абсолютная герметичность конструкции муфты за счет:
• - применения высококачественных двухслойных термоусаживаемых материалов;
• - клеевого термоплавкого слоя на внутренней поверхности термоусаживаемых трубок и перчаток.
• В комплекте без гильз (соединителей).

Технические характеристики IEK UZM-XLS10-VN3-300X

Номин поперечное сечение проводника, мм²    300 Количество проводов    3 Номинальное напряжение U0/U (Um)    6/10 (12) кВ Тип изоляционного материала    ПВХ/СПЭ Тип установки    Внутренняя и наружная Тип соединителей    Без гильз Наличие брони в кабеле    Нет Комплектация    С термоус трубками Аксессуары для подключения (в комплекте)    Нет С концентрическим экранированием    Нет Мин температура полной усадки, °C    150 Модель или исполнение    Термоусадка Для соед кабелей с бумажной и пластиковой изоляцией    Да Диапазон рабочих температур, °C    -40...+110 Химически и UV-стойкий    Да Коэффициент усадки    3:1 Материал    Термоусаживаемый полимер Утверждена горнодобывающим промышленным сектором    Нет Диапазон напряжения    6/10 кВ Подходит для    Прочее С винтовыми разъемами    Нет Номин напряжение, кВ    10 Свободный от галогенов    Да
