Описание IEK UZSG-16-S10-95-S6-35

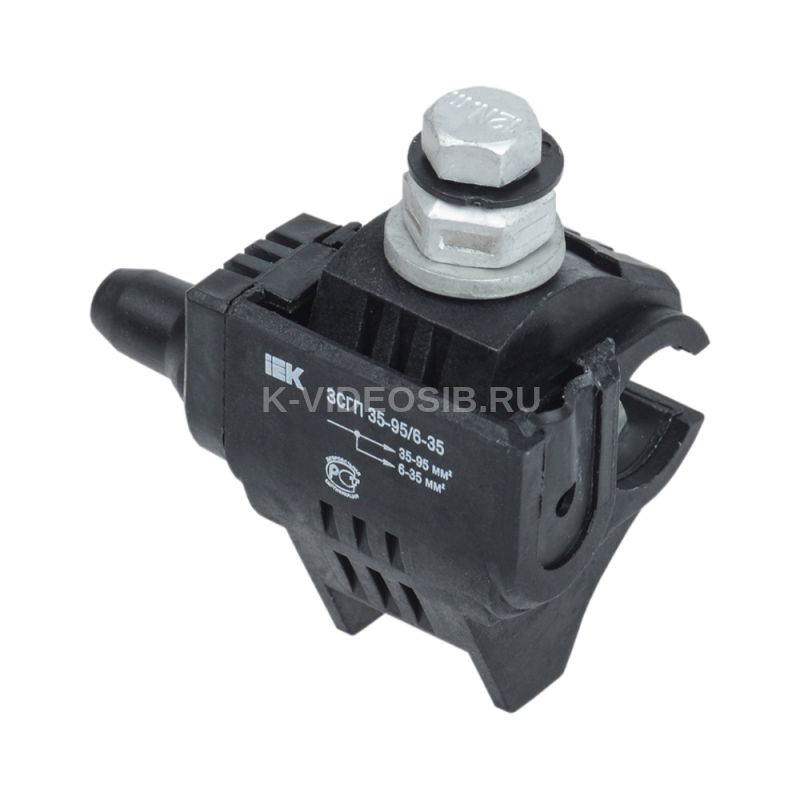

Зажим ЗСГП 35-95/6-35 (RDP 25/CN) ИЭК.

Зажимы серии ЗСГП предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию ответвительного проводника, одновременно с этим зажимая поверхность неизолированного магистрального проводника. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв верхней головки болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном. В случае появления необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа. Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.

ПРЕИМУЩЕСТВА

• Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
• Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном.
• В случае необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа.
• Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.

Технические характеристики IEK UZSG-16-S10-95-S6-35

Номин поперечное сечение переходной секции, мм²    35...95 Номин поперечное сечение ответвления, мм²    6...35 Тип соединения    Винтовое соединение Номинальное сечение главного провода, SE, мм²    35...95 Номинальное поперечное сечение ответвления, SM / RM, мм²    6...35 Тип изделия/компонента    Зажим плашечный Ширина, мм    71,5 Высота, мм    80.0 Номин напряжение изоляции Ui, В    6000 Со срывной головкой болта    Да Момент срыва головки болта при монтаже, Нм    15 Вес, кг    0,143 Длина, мм    46,6 Номин напряжение, В    1000 Температура эксплуатации, °C    -60...55 Номин ток зажима, А    95
