Описание IEK YZN10-010-K03

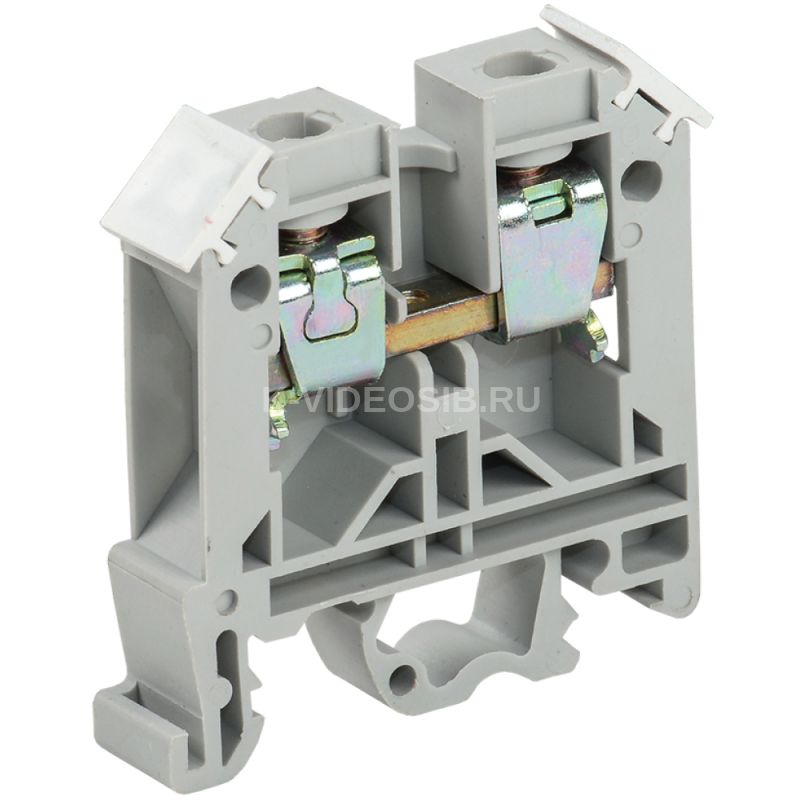

Зажим наборный ЗНИ-10мм2 (JXB70А) серый IEK YZN10-010-K03 служит для безопасного и компактного подключения фазных, нулевых и защитных (земля) проводников различного сечения. Устанавливаются на DIN-рейку. Комплектуются маркером для нанесения номера. Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ. Цвет: синий, серый, зеленый.

Оконечные зажимы могут закрываться пластиковыми заглушками соответствующего размера и цвета. Выполнены из цветного огнестойкого полиамида: желто-зеленого (земля), синего (ноль), серого (фаза) цвета.

Технические характеристики IEK YZN10-010-K03

Модель или исполнение    Трехфазная установка Количество полюсов    1 Тип монтажа    DIN-рейка (стандарт) 35 мм Сечение многожильного гибкого провода, мм²    1...10 Цвет    Серый Номин раб напряжение, В    600 Тип электрич соединения 2    Винтовое соединение Количество зажимных клемм на 1 полюс    2 Материал изоляции корпуса    Полиамид Макс поперечное сечение проводника, мм²    10 Материал токоведущей части    Латунь Номин напряжение изоляции Ui, В    660 Место соединения    Сбоку (поперечное) Рабочая температура, °C    -40...80 Степень защиты - IP    IP20 Распространяет горение    Нет Номинальная способность к присоединению, мм²    4...10 Длина, мм    46,0 Класс негорючести изоляц материала UL94    V0 Материал зажима    Сталь Материал корпуса    Полиамид Ширина или размер ячейки, мм    10.5 Номин раб напряжение переменного тока Ue, В    600 Номин ток In, А    70 Сечение одножильного жёсткого провода, мм²    1...16 Номин раб напряжение постоянного тока Ue, В    440 Требуется торцевая изолирующая пластина    Да Номин частота, Гц    50 Высота, мм    45,5 Возможно использовать с функцией PEN    Нет Климатическое исполнение    УХЛ3 Ширина, мм    10,5 Тип электрич соединения 1    Винтовое соединение
