Описание IEK YZN10-016-K03

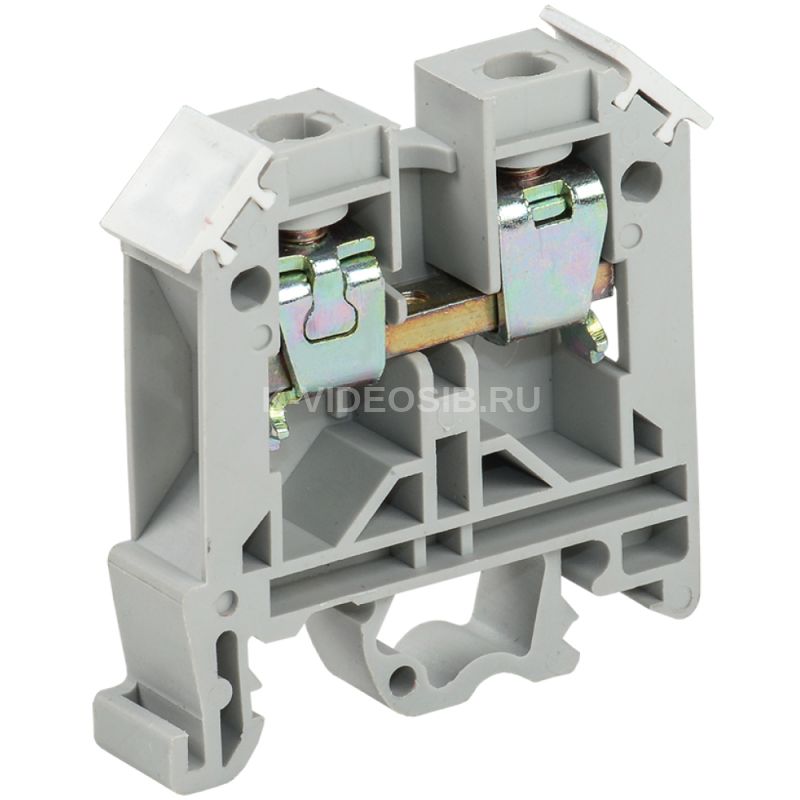

Зажим наборный ЗНИ-16мм2 (JXB100) серый IEK YZN10-016-K03 служит для безопасного и компактного подключения фазных, нулевых и защитных (земля) проводников различного сечения. Устанавливаются на DIN-рейку. Комплектуются маркером для нанесения номера. Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ. Цвет: синий, серый, зеленый.

Оконечные зажимы могут закрываться пластиковыми заглушками соответствующего размера и цвета. Выполнены из цветного огнестойкого полиамида: желто-зеленого (земля), синего (ноль), серого (фаза) цвета.

Технические характеристики IEK YZN10-016-K03

Модель или исполнение    Трехфазная установка Количество полюсов    1 Тип монтажа    DIN-рейка (стандарт) 35 мм Сечение многожильного гибкого провода, мм²    4...16 Цвет    Серый Номин раб напряжение, В    600 Тип электрич соединения 2    Винтовое соединение Номин раб напряжение постоянного тока Ue, В    440 Место соединения    Сбоку (поперечное) Материал токоведущей части    Латунь Ширина, мм    12,0 Рабочая температура, °C    -40...80 Номинальная способность к присоединению, мм²    6...16 Количество зажимных клемм на 1 полюс    2 Климатическое исполнение    УХЛ3 Сечение одножильного жёсткого провода, мм²    2,5...25 Возможно использовать с функцией PEN    Нет Длина, мм    48,0 Тип электрич соединения 1    Винтовое соединение Номин ток In, А    85 Номин раб напряжение переменного тока Ue, В    600 Номин напряжение изоляции Ui, В    660 Класс негорючести изоляц материала UL94    V0 Высота, мм    58,0 Требуется торцевая изолирующая пластина    Да Ширина или размер ячейки, мм    12.0 Распространяет горение    Нет Материал корпуса    Полиамид Номин частота, Гц    50 Степень защиты - IP    IP20 Макс поперечное сечение проводника, мм²    16 Материал изоляции корпуса    Полиамид Материал зажима    Сталь
