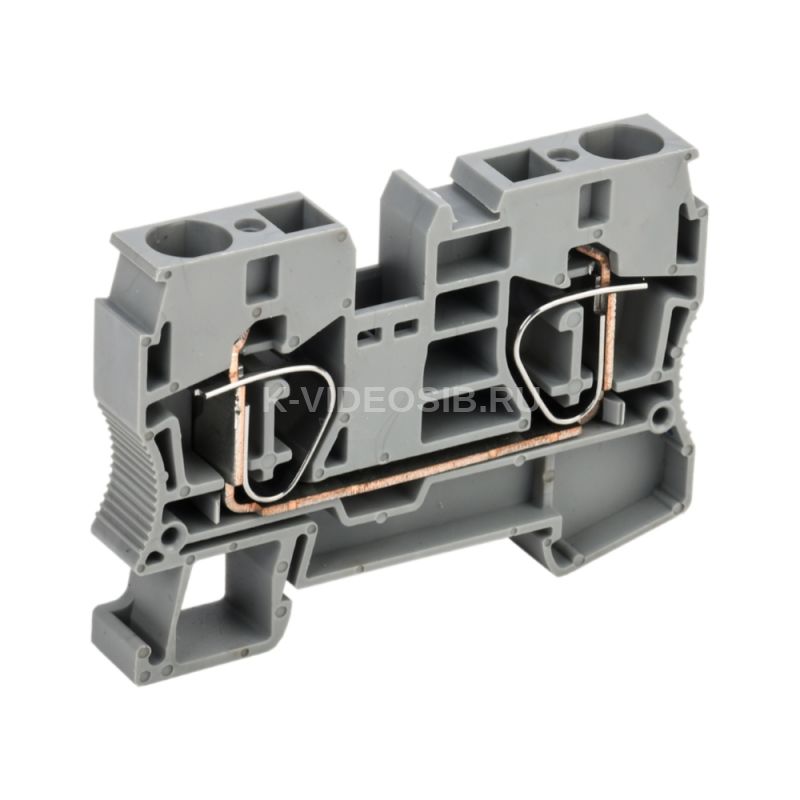

Описание IEK YZN11-010-K03

Пружинные клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Использование пружинной системы зажима позволяет сделать процесс подключения проводников максимально простым и быстрым. Устанавливаются на DIN-рейку. Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки. Изоляционный корпус выполнен из эластичного и ударопрочного огнестойкого полиамида, обладающего превосходной стойкостью к воздействию агрессивных сред и температуры. Широкий набор дополнительных принадлежностей: заглушки, маркировочные пластины, перемычки.

ПРЕИМУЩЕСТВА

• Корпус выполнен из негорючего полиамида PA6.6.
• Возможность использования двойного ряда перемычек.
• Маркировка с возможностью использования символов.
• Маркировка для обозначения рядов клеммных сборок.
• Пружинный зажим с автоматической регулировкой усилия прижима.
• Токоведущая пластина выполнена из меди с гальваническим покрытием.
• Широкий размерный ряд и различные цвета исполнения клемм.

Технические характеристики IEK YZN11-010-K03

Модель или исполнение    Фазная Сечение многожильного провода без наконечника, мм²    10 Тип монтажа    DIN-рейка (стандарт) 35 мм Цвет    Серый Количество уровней    1 Тип электрич соединения 1    Соединение с пружинным зажимом Сечение многожильного гибкого провода, мм²    4,0...10 Возможно использовать с функцией PEN    Нет Требуется торцевая изолирующая пластина    Да Номин ток In, А    70.0 Ширина или размер ячейки, мм    10.3 Рабочая температура, °C    -40...85 Сечение одножильного жёсткого провода, мм²    4...16 Длина, мм    72.00 Класс негорючести изоляц материала UL94    V0 Кол-во мест крепления зажимов на уровень    2 Место соединения    Сбоку (поперечное) Количество полюсов    1 Номин раб напряжение, В    800 Материал изоляции корпуса    Прочее Тип электрич соединения 2    Соединение с пружинным зажимом Материал корпуса    Полиамид 6.6
