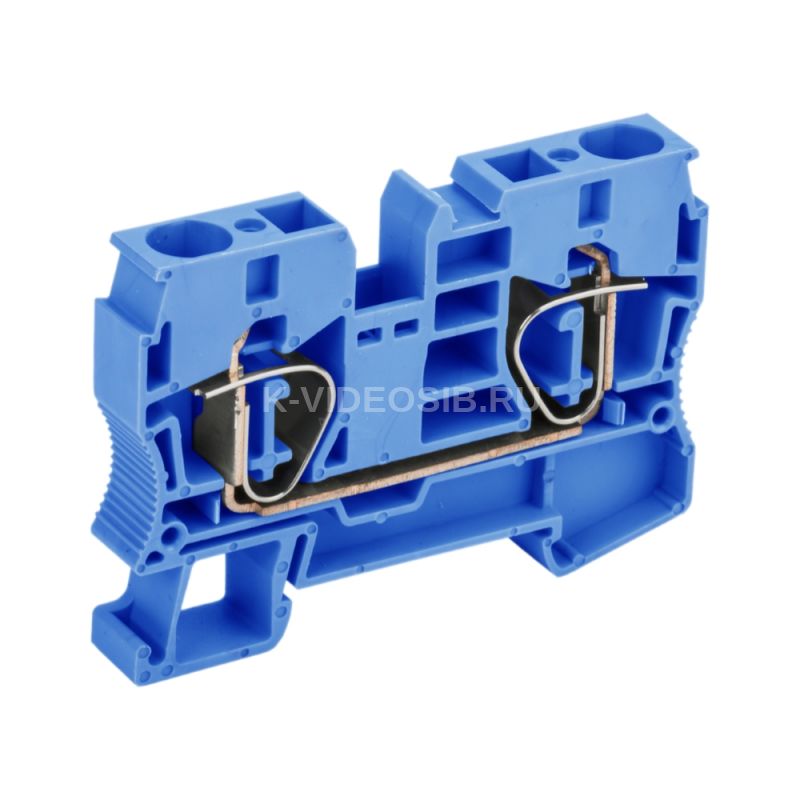

Описание IEK YZN11-010-K07

Пружинные клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Использование пружинной системы зажима позволяет сделать процесс подключения проводников максимально простым и быстрым. Устанавливаются на DIN-рейку. Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки. Изоляционный корпус выполнен из эластичного и ударопрочного огнестойкого полиамида, обладающего превосходной стойкостью к воздействию агрессивных сред и температуры. Широкий набор дополнительных принадлежностей: заглушки, маркировочные пластины, перемычки.

ПРЕИМУЩЕСТВА

• Корпус выполнен из негорючего полиамида PA6.6.
• Возможность использования двойного ряда перемычек.
• Маркировка с возможностью использования символов.
• Маркировка для обозначения рядов клеммных сборок.
• Пружинный зажим с автоматической регулировкой усилия прижима.
• Токоведущая пластина выполнена из меди с гальваническим покрытием.
• Широкий размерный ряд и различные цвета исполнения клемм.

Технические характеристики IEK YZN11-010-K07

Модель или исполнение    Нулевая Сечение многожильного провода без наконечника, мм²    10 Тип монтажа    DIN-рейка (стандарт) 35 мм Цвет    Синий/голубой Количество уровней    1 Тип электрич соединения 1    Соединение с пружинным зажимом Возможно использовать с функцией PEN    Нет Номин раб напряжение, В    800 Класс негорючести изоляц материала UL94    V0 Сечение многожильного гибкого провода, мм²    4,0...10 Номин ток In, А    70.0 Место соединения    Сбоку (поперечное) Кол-во мест крепления зажимов на уровень    2 Требуется торцевая изолирующая пластина    Да Тип электрич соединения 2    Соединение с пружинным зажимом Ширина или размер ячейки, мм    10.3 Количество полюсов    1 Длина, мм    72.00 Сечение одножильного жёсткого провода, мм²    4...16 Материал корпуса    Полиамид 6.6 Материал изоляции корпуса    Прочее Рабочая температура, °C    -40...85
