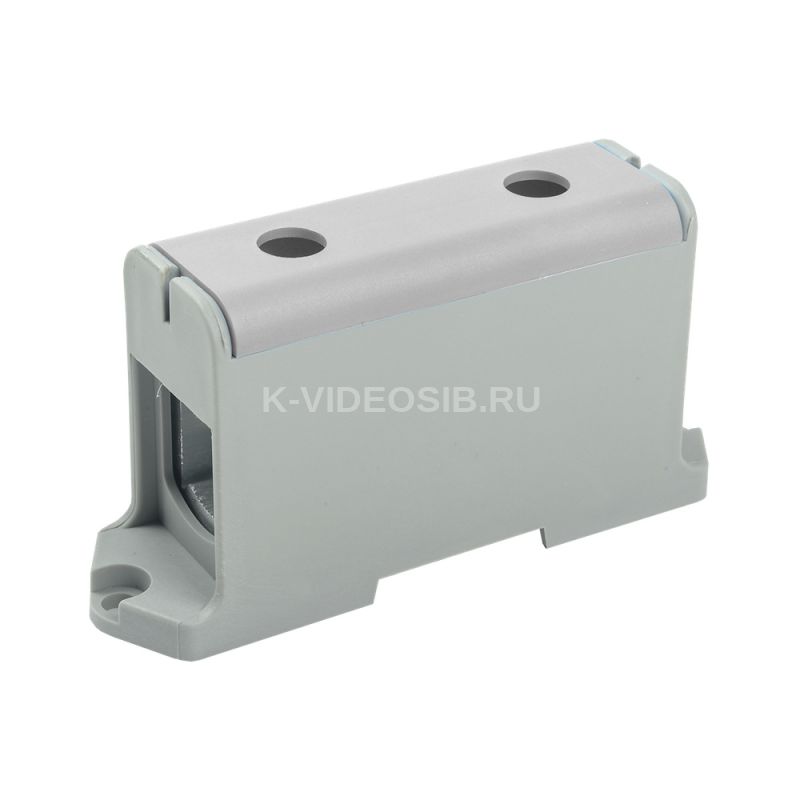

Описание IEK YZN12-240-K03

Вводные силовые клеммы IEK YZN12-240-K03 предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования. Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью.

Преимущества

• Прочный корпус обладает повышенной пожаростойкостью, выполнен из полиамида PA 6.6 по стандарту UL94 V0 (не поддерживающего горение).
• Специальная паста на зажимном винте и токоведущей шине клеммы увеличивает контактную поверхность и уменьшает потери мощности и нагрев в точке контакта, увеличивая срок службы клеммы.

Технические характеристики IEK YZN12-240-K03

Модель или исполнение    Трехфазная установка Количество полюсов    1 Тип монтажа    DIN-рейка / винт Сечение многожильного гибкого провода, мм²    35...240 Цвет    Серый Номин раб напряжение, В    800 Тип электрич соединения 2    Винтовое соединение Место соединения    Сбоку (поперечное) Рабочая температура, °C    -40...85 Номин раб напряжение постоянного тока Ue, В    ≤ 800 Момент затяжки Нм при сечении проводника, мм²    12 (35...70) / 40 (95...240) Материал корпуса    Полиамид Требуется торцевая изолирующая пластина    Нет Номин раб напряжение переменного тока Ue, В    ≤ 800 Сечение одножильного жёсткого провода, мм²    35...240 Материал токоведущей части    Алюминий Ширина, мм    37,5 Возможно использовать с функцией PEN    Нет Номин напряжение изоляции Ui, В    800 Степень защиты - IP    IP20 Длина, мм    130 Материал зажима    Алюминий Климатическое исполнение    УХЛ3 Номин ток In, А    Сu: 425 / Al: 380 Класс негорючести изоляц материала UL94    V0 Кол-во в комплекте, шт    2 Номин частота, Гц    50 Ширина или размер ячейки, мм    37.5 Номинальная способность к присоединению, мм²    35...240 Тип электрич соединения 1    Винтовое соединение Распространяет горение    Нет Материал изоляции корпуса    Полиамид Количество зажимных клемм на 1 полюс    2 Высота, мм    130
