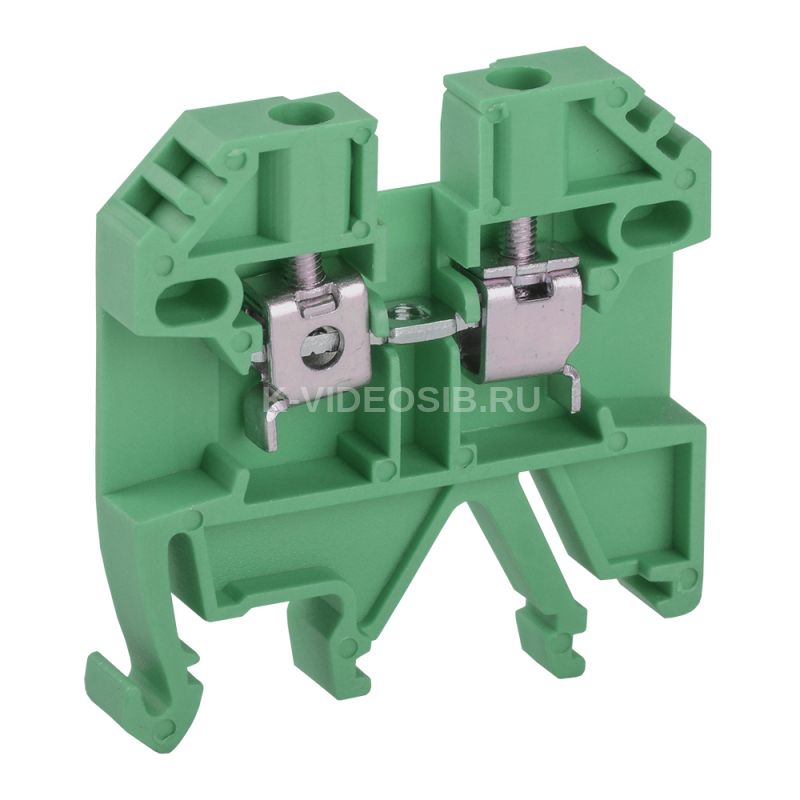

Описание IEK YZN30-002-K06

Винтовые клеммы IEK YZN30-002-K06 предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку. Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).

Преимущества

• Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
• Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
• Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
• Испытание на превышение температуры (не более, чем 45°С).
• Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
• Испытание падения напряжения (не более, чем 3,2мВ).

Особенности конструкции

Возможность установки винтовой перемычки в центральной части клемм.

Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.

Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

Технические характеристики IEK YZN30-002-K06

Модель или исполнение    Трехфазная установка Количество полюсов    1 Тип монтажа    DIN-рейка (стандарт) 35 мм Сечение многожильного гибкого провода, мм²    1...2,5 Цвет    Зеленый Номин раб напряжение, В    800 Тип электрич соединения 2    Винтовое соединение Тип изделия/компонента    Клемма КВИ Ширина или размер ячейки, мм    6.2 Степень защиты - IP    IP00 Материал токоведущей части    Латунь Номин импульсное выдерживаемое напряжение, кВ    6 Материал изоляции корпуса    Полиамид Класс негорючести изоляц материала UL94    V0 Длина, мм    40,6 Сечение одножильного жёсткого провода, мм²    1...4 Ремонтопригодность    Нет Минимальное сечение, мм    1.0 Степень защиты - IP с уст заглушкой    IP20 Номинальная способность к присоединению, мм²    1...2,5 Номин частота, Гц    50 Относительная влажность воздуха    ≥ 90 Степень загрязнения    3 Распространяет горение    Нет Кол-во в комплекте, шт    50 Номин раб напряжение постоянного тока Ue, В    ≤ 800 Номин ток In, А    24 Материал корпуса    Полиамид Ширина, мм    6,2 Количество зажимных клемм на 1 полюс    2 Тип электрич соединения 1    Винтовое соединение Климатическое исполнение    УХЛ3 Макс поперечное сечение проводника, мм²    2,5 Номин раб напряжение переменного тока Ue, В    ≤ 800 Место соединения    Сбоку (поперечное) Материал зажима    Сталь Номин напряжение изоляции, В    1000 Рабочая температура, °C    -60...110 Степень защиты - IP без заглушки    IP00 Требуется торцевая изолирующая пластина    Да Номин напряжение изоляции Ui, В    6000 Возможно использовать с функцией PEN    Нет Высота, мм    41,6
