Описание IEK YZN30-004-K07

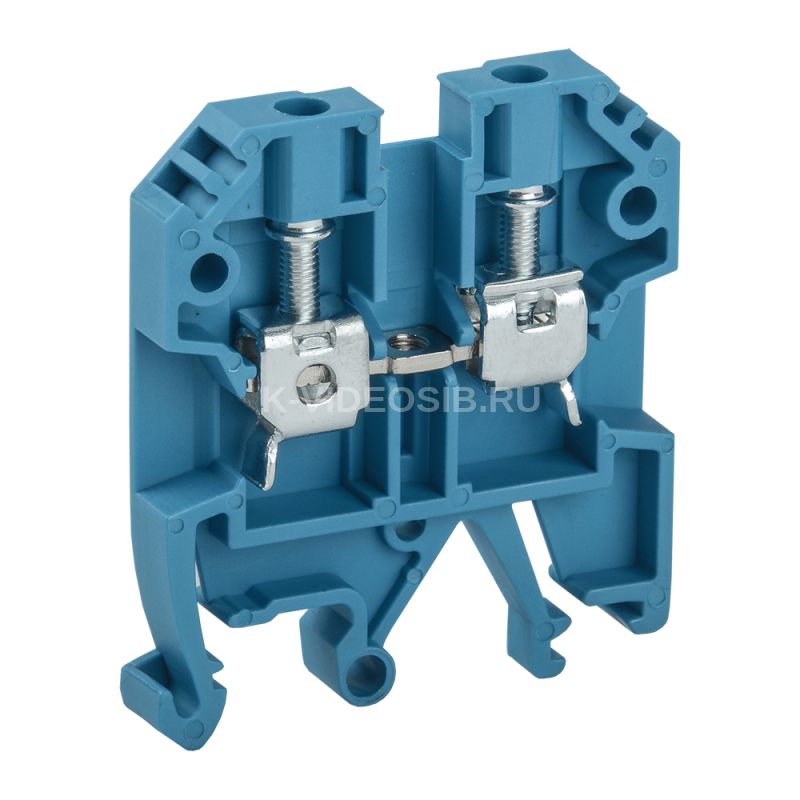

Клемма винтовая КВИ-4мм2 синяя IEK YZN30-004-K07 предназначена для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Винтовые клеммы применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.

Преимущества

• Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
• Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
• Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
• Испытание на превышение температуры (не более, чем 45°С).
• Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
• Испытание падения напряжения (не более, чем 3,2мВ).

Особенности конструкции

Возможность установки винтовой перемычки в центральной части клемм.

Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.

Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

Универсальная маркировочная площадка для широкого ряда сечений проводников.

Технические характеристики IEK YZN30-004-K07

Модель или исполнение    Нулевая Количество полюсов    1 Тип монтажа    DIN-рейка (стандарт) 35 мм Сечение многожильного гибкого провода, мм²    1,5...4 Цвет    Синий/голубой Номин раб напряжение, В    800 Тип электрич соединения 2    Винтовое соединение Тип изделия/компонента    Клемма КВИ Номин раб напряжение переменного тока Ue, В    ≤ 800 Номин напряжение изоляции, В    1000 Степень защиты - IP без заглушки    IP00 Количество зажимных клемм на 1 полюс    2 Ремонтопригодность    Нет Требуется торцевая изолирующая пластина    Да Ширина, мм    6,5 Относительная влажность воздуха    ≥ 90 Степень загрязнения    3 Номин ток In, А    35 Номин напряжение изоляции Ui, В    6000 Номин частота, Гц    50 Рабочая температура, °C    -60...110 Макс поперечное сечение проводника, мм²    4 Номинальная способность к присоединению, мм²    1,5...4 Минимальное сечение, мм    1.5 Материал изоляции корпуса    Полиамид Материал зажима    Сталь Тип электрич соединения 1    Винтовое соединение Номин импульсное выдерживаемое напряжение, кВ    6 Степень защиты - IP с уст заглушкой    IP20 Материал корпуса    Полиамид Класс негорючести изоляц материала UL94    V0 Сечение одножильного жёсткого провода, мм²    1,5...6 Материал токоведущей части    Латунь Длина, мм    45,7 Распространяет горение    Нет Место соединения    Сбоку (поперечное) Возможно использовать с функцией PEN    Нет Ширина или размер ячейки, мм    6.5 Климатическое исполнение    УХЛ3 Высота, мм    41,6 Номин раб напряжение постоянного тока Ue, В    ≤ 800 Степень защиты - IP    IP00 Кол-во в комплекте, шт    50
