Описание IEK YZN30-004F-K02

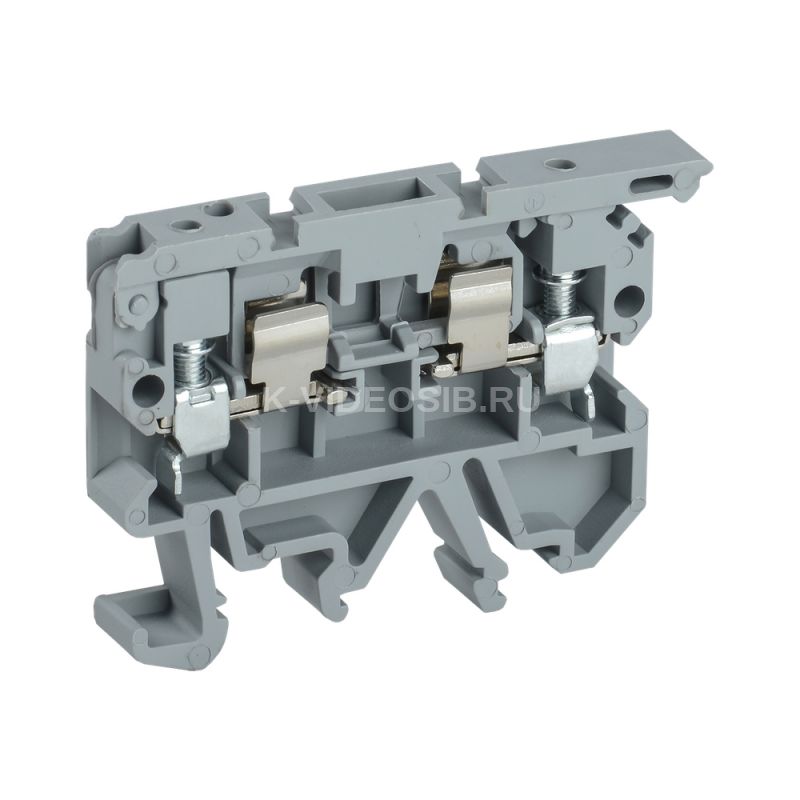

Клемма винтовая КВИ-4-П с держателем предохранителя 5х20 серая IEK YZN30-004F-K02 предназначена для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Винтовые клеммы применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку. Клеммы с предохранителем имеют специальный блок для установки предохранителя размером 5х20мм.

Преимущества

• Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
• Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
• Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
• Испытание на превышение температуры (не более, чем 45°С).
• Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
• Испытание падения напряжения (не более, чем 3,2мВ).

Особенности конструкции

Возможность установки винтовой перемычки в центральной части клемм.

Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.

Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

Универсальная маркировочная площадка для широкого ряда сечений проводников.

Технические характеристики IEK YZN30-004F-K02

Модель или исполнение    Фазная с предохранителем Количество полюсов    1 Тип монтажа    DIN-рейка (стандарт) 35 мм Сечение многожильного гибкого провода, мм²    1,5...4 Цвет    Серый Номин раб напряжение, В    500 Тип электрич соединения 2    Винтовое соединение Тип изделия/компонента    Клемма КВИ Распространяет горение    Нет Номинальная способность к присоединению, мм²    1,5...4 Ширина или размер ячейки, мм    8.2 Класс предохранителя    G Номин ток предохранителя, А    6.3 Материал изоляции корпуса    Полиамид Ширина, мм    8,2 Кол-во в комплекте, шт    50 Номин импульсное выдерживаемое напряжение, кВ    6 Минимальное сечение, мм    1.5 Класс негорючести изоляц материала UL94    V0 Материал корпуса    Полиамид Макс поперечное сечение проводника, мм²    4 Материал токоведущей части    Латунь Номин напряжение изоляции, В    1000 Степень защиты - IP с уст заглушкой    IP20 Номин раб напряжение переменного тока Ue, В    ≤ 800 Ремонтопригодность    Нет Материал зажима    Сталь Номин напряжение изоляции Ui, В    6000 Климатическое исполнение    УХЛ3 Сечение одножильного жёсткого провода, мм²    1,5...6 Место соединения    Сбоку (поперечное) Номин ток In, А    6,3 Высота, мм    59 Относительная влажность воздуха    ≥ 90 Степень защиты - IP без заглушки    IP00 Требуется торцевая изолирующая пластина    Да Номин частота, Гц    50 Рабочая температура, °C    -60...110 Длина, мм    49 Количество зажимных клемм на 1 полюс    2 Степень защиты - IP    IP00 Возможно использовать с функцией PEN    Нет Номин раб напряжение постоянного тока Ue, В    ≤ 800 Размер предохранителя, мм    5х20 Степень загрязнения    3 Тип электрич соединения 1    Винтовое соединение
