Описание IEK YZN30-006-K04

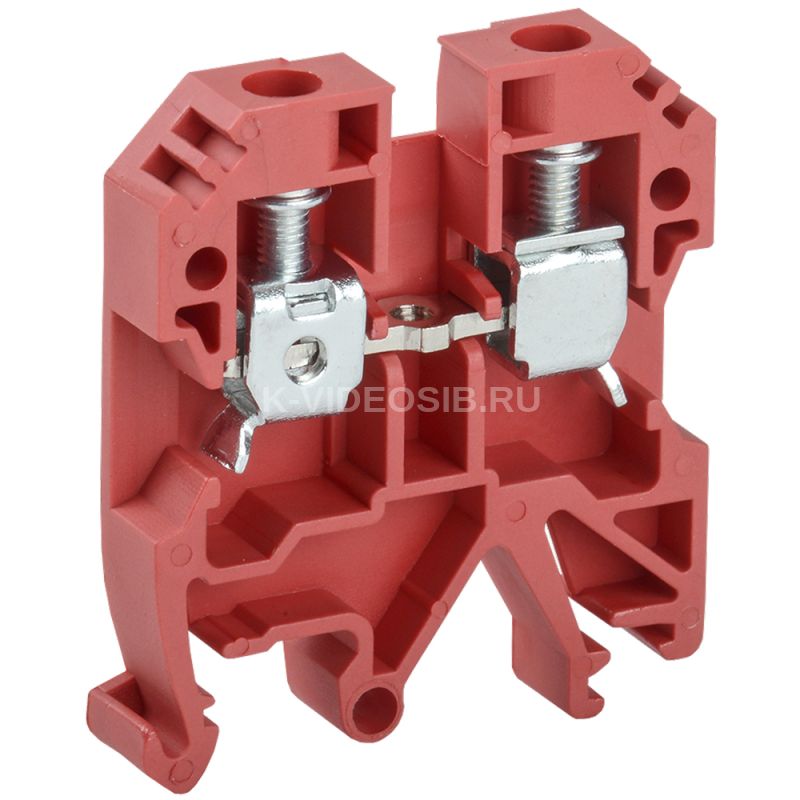

Клемма винтовая КВИ IEK YZN30-006-K04 предназначена для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку. Двухуровневые клеммы имеют два отдельных уровня токоведущих шин, позволяют уменьшить габариты клеммной сборки.

Преимущества

• Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
• Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
• Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
• Испытание на превышение температуры (не более, чем 45°С).
• Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
• Испытание падения напряжения (не более, чем 3,2мВ).

Особенности конструкции

Возможность установки винтовой перемычки в центральной части клемм.

Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.

Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

Универсальная маркировочная площадка для широкого ряда сечений проводников.

Технические характеристики IEK YZN30-006-K04

Модель или исполнение    Трехфазная установка Количество полюсов    1 Тип монтажа    DIN-рейка (стандарт) 35 мм Сечение многожильного гибкого провода, мм²    2,5...6 Цвет    Красный Номин раб напряжение, В    800 Тип электрич соединения 2    Винтовое соединение Тип изделия/компонента    Клемма КВИ Возможно использовать с функцией PEN    Нет Ширина, мм    8,2 Высота, мм    41,6 Тип электрич соединения 1    Винтовое соединение Номин частота, Гц    50 Распространяет горение    Нет Номин ток In, А    50 Требуется торцевая изолирующая пластина    Да Номин напряжение изоляции, В    1000 Количество зажимных клемм на 1 полюс    2 Длина, мм    45,7 Степень защиты - IP с уст заглушкой    IP20 Степень защиты - IP    IP00 Климатическое исполнение    УХЛ3 Материал токоведущей части    Латунь Ремонтопригодность    Нет Номин импульсное выдерживаемое напряжение, кВ    6 Материал корпуса    Полиамид Ширина или размер ячейки, мм    8.2 Сечение одножильного жёсткого провода, мм²    2,5...10 Кол-во в комплекте, шт    50 Рабочая температура, °C    -60...110 Номинальная способность к присоединению, мм²    2,5...6 Минимальное сечение, мм    2.5 Номин раб напряжение постоянного тока Ue, В    ≤ 800 Степень загрязнения    3 Макс поперечное сечение проводника, мм²    6 Степень защиты - IP без заглушки    IP00 Класс негорючести изоляц материала UL94    V0 Место соединения    Сбоку (поперечное) Номин раб напряжение переменного тока Ue, В    ≤ 800 Номин напряжение изоляции Ui, В    6000 Относительная влажность воздуха    ≥ 90 Материал зажима    Сталь Материал изоляции корпуса    Полиамид
