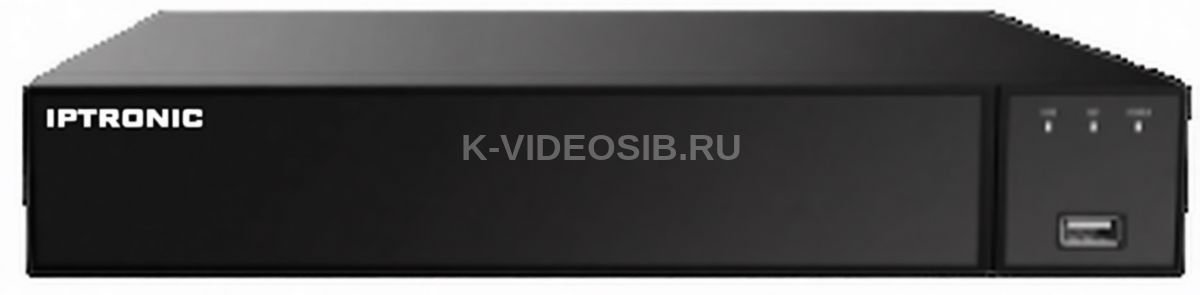

Описание IPTRONIC IPT-AHDR0415L1-S1

Гибридный видеорегистратор IPT-AHDR0415 L1-S1 от компании IPTRONIC представляет собой универсальное устройство для построения систем видеонаблюдения среднего масштаба. Он поддерживает до 4 аналоговых видеоканалов (с совместимостью сигналов CVBS, AHD, CVI, TVI 2.0/3.0) и до 9 IP-каналов (в зависимости от разрешения и комбинации: например, 0/9 при 4 Мпикс или 0/8 при 5 Мпикс), что делает его гибким решением для модернизации старых аналоговых систем или развертывания новых цифровых. Общая пропускная способность устройства составляет 48 Мбит/с как на входе, так и на выходе, что обеспечивает стабильную запись и трансляцию видео высокого качества.

Регистратор работает под управлением встроенной операционной системы Embedded LINUX на базе процессора MC6630. Поддержка современных видеокодеков H.264, H.264+, H.265, H.265+ позволяет эффективно сжимать видеопотоки без потери качества, существенно экономя место на жестком диске. Устройство допускает установку одного HDD объемом до 8 ТБ, обеспечивая длительное хранение архива. Воспроизведение может выполняться одновременно до 2 каналов в разрешениях до 5MP_LITE или 1 канала в полном 5 Мпикс разрешении. Также доступны удобные функции поиска: по времени, по детекции движения и по меткам, а при просмотре — ускорение, перемотка, пошаговое воспроизведение и цифровой зум.

Устройство оснащено широким набором интерфейсов: 4 BNC-входа, 1 HDMI, 1 VGA, 2 USB 2.0, аудиовход/выход (RCA), 100 Мбит/с Ethernet (RJ-45). HDMI и VGA позволяют выводить изображение в разрешениях до Full HD (1920×1080), с поддержкой нескольких режимов мультиэкрана (1/4/6/8/9 окон). Встроенные сетевые функции обеспечивают удалённый доступ через браузеры (Edge, Chrome, Firefox и др.), мобильное приложение iptronic PRO, а также облачный сервис IPEYE. Запись может инициироваться вручную, по расписанию или при обнаружении движения; предусматривается до 3 приватных маскируемых зон.

Габариты устройства — 260×230×43 мм, вес — 860 г, питание осуществляется от внешнего блока 12 В/1.5 А (потребление без HDD — до 7 Вт). Рабочий диапазон температур: от −10 °C до +55 °C.

Комплект поставки

• IP-видеорегистратор – 1 шт.
• Паспорт устройства – 1 шт.
• Монтажный комплект – 1 шт.
• Комплект кабелей для подключения HDD – 1 шт.
• USB мышь – 1 шт.
• Блок питания 12 В – 1 шт.

Технические характеристики IPTRONIC IPT-AHDR0415L1-S1

Основные аппаратные характеристики

• Процессор: MC6630
• Операционная система: Embedded LINUX
• Количество аналоговых каналов: 4
• Поддерживаемые типы сигналов: CVBS 960H/AHD/CVI/TVI 2.0/TVI 3.0/IP
• Максимальное количество ip каналов: 9
• Возможные комбинации каналов, аналог/IP: 4/0, 2/4, 0/9(4 Мпикс), 0/8(5 Мпикс)
• Общая входящая пропускная способность, МБит/сек.: 48
• Общая исходящая пропускная способность, МБит/сек.: 48
• Количество жестких дисков: 1
• Максимальный объем жесткого диска, Тб: 8

Запись и хранение

• Поддержка разрешений для записи аналоговых каналов: 5MP_LITE,4MP_LITE,1080N,720P,960H
• Скорость записи, аналоговые каналы, кадров/сек: 12(5MP_LITE), 15(4MP_LITE), 25(30 NTSC)(1080N,720P,960H)
• Поддержка разрешений для записи цифровых каналов: 5MP/4MP/3MP/1080P/960P/720P
• Скорость записи, цифровые каналы, кадров/сек: 25(30 NTSC)
• Запись аудио: Линейный вход, аудиодорожка получаемая от ip камер, поддержка AOC\*
• Видеокодеки: H.264, H.264+, H.265, H.265+
• Аудиокодеки: G711U, G711A
• Триггеры для записи: Ручной, Рассписание, Движение
• Приватные зоны: 3

Обработка событий

• Базовые функции: Детектор движения
• Функции аналитики: Нет

Воспроизведение

• Одновременное воспроизведение: 5MP_LITE,4MP_LITE,1080N,720P,960H- до 2 каналов, 5MP/4MP - 1 канал
• Общая декодирующая способность: 1080P(1920x1080)@30 кадр/сек.
• Возможности поиска видео: По времени, по движению, поиск по отметке
• Функции воспроизведения: Ускоренное воспроизведение, перемотка, пошаговое воспроизведение, цифровой зум
• Возможности сохранения: USB, локальная сеть, FTP

Интерфейсы

• Интерфейс RJ 45: 1x RJ45 10M/100M
• BNC, шт.: 4
• HDMI: 1x HDMI
• VGA: 1х VGA
• Поддерживаемые разрешения HDMI 1: 1920x1080, 1280x1024, 1280x720, 1024x768
• Поддерживаемые разрешения VGA: 1920x1080, 1280x1024, 1280x720, 1024x768
• Независимые видеовыходы: Нет
• Разделение экранов: HDMI1/VGA: 1/4/6/8/9
• Аудио входы и выходы: 1х вход RCA, 1х выход RCA
• Интерком(двухсторонняя связь): Нет
• Тревожные входы/выходы: Нет
• E-sata: Нет
• Разъемы USB 2.0: 2
• Разъемы USB 3.0: Нет
• RS-485: Нет

Сетевые возможности и безопасность

• Сетевые протоколы: TCP/IP, IPv4/IPv6, HTTP, UPnP, DNS, NTP, SMTP, DHCP, FTP, DDNS, RTP, RTSP
• Браузеры: Edge,IE8-11, Google Chrome, Firefox,Safari
• Мобильное приложение: Iptronic pro
• Облачные сервисы: IPEYE

Физические параметры

• Входное напряжение питания, В: 12В, 1.5А
• Тип блока питания: Внешний
• Максимальная потребляемая мощность без HDD, Вт.: 7
• Условия эксплуатации: -10~55℃/10~90%
• Габариты, мм: 260х230х43
• Вес грамм нетто: 860
