Описание IPTRONIC IPT-AHDR1615L1-S1

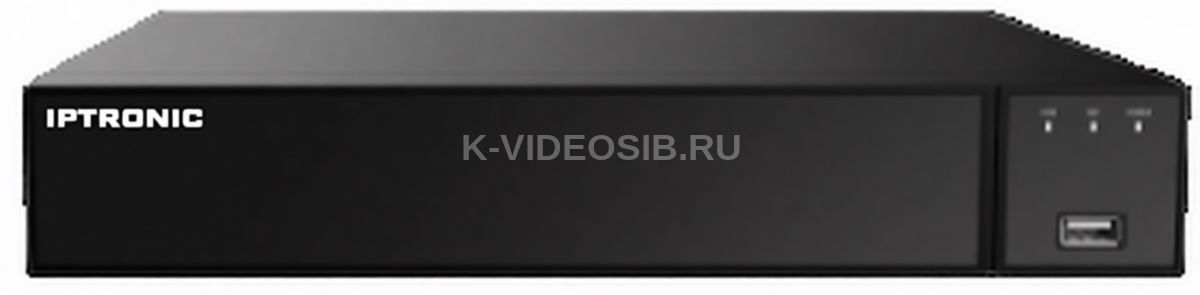

Гибридный видеорегистратор IPT-A HDR1615 L1-S1 от компании IPTRONIC — это 16-канальное устройство, сочетающее в себе поддержку как аналоговых, так и IP-видеокамер. Возможны различные конфигурации каналов: от 16 аналоговых и 0 IP-каналов до 0 аналоговых и 16 IP-каналов. При этом общая входящая пропускная способность составляет 80 Мбит/с, а исходящая — до 48 Мбит/с. Регистратор поддерживает запись с разрешением до 8 мегапикселей и совместим с жёсткими дисками объёмом до 8 ТБ.

Устройство работает под управлением встроенной операционной системы Embedded LINUX и оснащено процессором MC6650. Поддерживаются такие видеоформаты аналогового сигнала, как CVBS 960H, AHD, CVI, TVI 2.0 и TVI 3.0, а также IP-камеры с различными разрешениями. Для записи доступны кодеки H.264, H.264+, H.265 и H.265+, что обеспечивает эффективное сжатие видео без потери качества. Аудио может записываться как через линейный вход (RCA), так и с IP-камер, включая поддержку технологии AOC.

Видеорегистратор оснащён двумя независимыми видеовыходами — HDMI и VGA — с поддержкой разрешений до Full HD (1920×1080). Воспроизведение возможно в различных режимах: одновременно до 16 каналов с пониженной частотой кадров, до 4 каналов в 1080p@30fps или 1 канал в 5 Мп@30fps. Встроенные функции поиска позволяют находить записи по времени, событиям движения или пользовательским отметкам. Также доступны такие функции, как ускоренное воспроизведение, пошаговый просмотр и цифровой зум.

Сетевые возможности включают поддержку протоколов TCP/IP, IPv4/IPv6, ONVIF 2.4 (S/T), HTTP, RTSP, FTP и других, что обеспечивает интеграцию с различными системами видеонаблюдения. Устройство совместимо с облачным сервисом IPEYE и мобильным приложением iptronic PRO, позволяя осуществлять удалённый мониторинг с мобильных устройств. В качестве интерфейсов предусмотрены 16 BNC-разъёмов, 2 порта USB 2.0, а также аудиовход и выход через RCA. Корпус устройства предназначен для настольного или полочного размещения, а условия эксплуатации допускают работу при температуре от -10°C до +55°C.

Комплект поставки

• IP-видеорегистратор — 1 шт.
• Паспорт устройства — 1 шт.
• Монтажный комплект — 1 шт.
• Комплект кабелей для подключения HDD — 1 шт.
• USB мышь — 1 шт.
• Блок питания 12 В — 1 шт.

Технические характеристики IPTRONIC IPT-AHDR1615L1-S1

Основные аппаратные характеристики

• Процессор: MC6650
• Операционная система: Embedded LINUX
• Количество аналоговых каналов: 16
• Поддерживаемые типы сигналов: CVBS 960H/AHD/CVI/TVI 2.0/TVI 3.0/IP
• Максимальное количество ip каналов: 16
• Возможные комбинации каналов, аналог+IP: 16+0, 14+2, 12+4, 10+6, 8+8, 6+10, 4+12, 2+14, 0+16
• Общая входящая пропускная способность, МБит/сек.: 80
• Общая исходящая пропускная способность, МБит/сек.: 48
• Количество жестких дисков: 1
• Максимальный объем жесткого диска, Тб: 8

Запись и хранение

• Поддержка разрешений для записи аналоговых каналов: 16 каналов: 5MP_LITE(6fps), 4MP_LITE(8fps), 1080N, 720P (15fps), 960H(25fps)
• Поддержка разрешений для записи цифровых каналов: 8MP- 9 каналов,5MP- 12 каналов,4Mp/3Mp/1080P/960P/720P/D1 - 16 каналов, 25 кадров в секунду(30 для NTSC)
• Запись аудио: Линейный вход, аудиодорожка получаемая от ip камер, поддержка AOC\*
• Видеокодеки: H.264, H.264+, H.265, H.265+
• Аудиокодеки: G711U, G711A
• Триггеры для записи: Ручной, Расписание, Движение
• Приватные зоны: 3

Обработка событий

• Базовые функции: Детектор движения
• Функции аналитики: Нет

Воспроизведение

• Одновременное воспроизведение: До 16 каналов 5Mp_LITE(6 кадров в секунду), до 4 каналов 1080P(30 кадров в секунду), 1 канал 5Мп(30 кадров в секунду)
• Общая декодирующая способность: 4х1080P@30 кадр/сек
• Возможности поиска видео: По времени, по движению, поиск по отметке
• Функции воспроизведения: Ускоренное воспроизведение, перемотка, пошаговое воспроизведение, цифровой зум
• Возможности сохранения: USB, локальная сеть, FTP

Интерфейсы

• Интерфейс RJ 45: 1x RJ45 10M/100M
• BNC, шт.: 16
• HDMI: 1x HDMI
• VGA: 1х VGA
• Поддерживаемые разрешения HDMI 1: 1920x1080, 1280x1024, 1280x720, 1024x768
• Поддерживаемые разрешения VGA: 1920x1080, 1280x1024, 1280x720, 1024x768
• Независимые видеовыходы: Нет
• Разделение экранов: HDMI1/VGA: 1/6/9/16
• Аудио входы и выходы: 1х вход RCA, 1х выход RCA
• Интерком(двухсторонняя связь): Нет
• Тревожные входы/выходы: Нет
• E-sata: Нет
• Разъемы USB 2.0: 2
• UTC контроллер: Да
• RS-485: Нет
• Протоколы PTZ: Coaxial Control

Сетевые возможности и безопасность

• Сетевые протоколы: TCP/IP, IPv4/IPv6, HTTP, UPnP, DNS, NTP, SMTP, DHCP, FTP, DDNS, RTP, RTSP
• Поддержка OnVif: 2.4 S/T
• Браузеры: Edge,IE8-11, Google Chrome, Firefox,Safari
• Мобильное приложение: Iptronic pro
• Облачные сервисы: IPEYE

Физические параметры

• Входное напряжение питания, В: 12В, 2А
• Тип блока питания: Внешний
• Максимальная потребляемая мощность без HDD, Вт.: 7
• Условия эксплуатации: -10~55℃/10~90%
• Исполнение корпуса: Для установки на полку
• Габариты, мм: 260х230х43
• Вес грамм нетто: 860
