Описание IPTRONIC IPT-INJECTOR POE GB-30

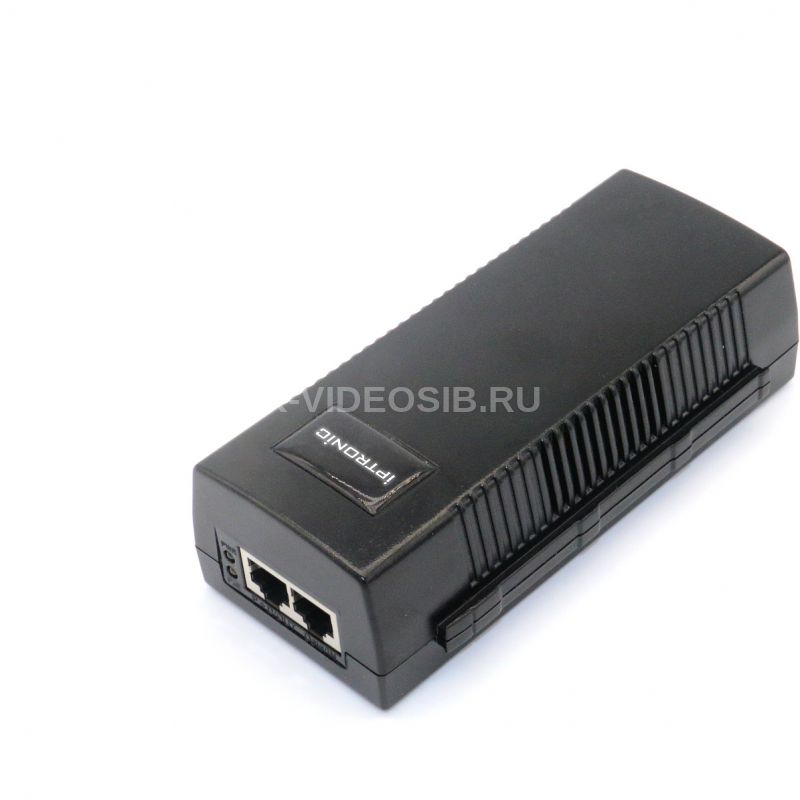

POE инжектор IPTRONIC IPT-INJECTOR POE GВ-30

Однопортовый инжектор IPTRONIC IPT-INJECTOR POE GB-30 предназначен для подачи питания на сетевое устройство по кабелю «витая пара». С помощью технологии PoE (питание и данные передаются по одному и тому же сетевому кабелю) нет необходимости прокладывать дополнительный кабель питания. Устройство используется для питания по технологии PoE IP устройств, расположенных на расстоянии до 100метров. Идеально подходит, когда компьютерный кабель уже проложен, а дополнительный кабель проложить нет возможности, дорого или не целесообразно. Мощности устройства 30Вт достаточно чтобы обеспечить удаленное питание для большинства поворотных PTZ камер и иных IP камер видеонаблюдения, беспроводных точек доступа, PoE удлинителей, PoE экстендеров, PoE коммутаторов, IP домофонов и прочих сетевых устройств. Инжектор совместим с устройствами, поддерживающими стандарты IEEE 802.3at, IEEE802.3af. и скорость соединения 10/100/1000Base-T в том числе, такими как WiMAX и беспроводные точки доступа IEEE 802.11n. Функции, представленные в инжекторе, дают пользователю преимущества гибкой установки сети при меньших затратах и времени простоя.

Обозначения

1. LED индикатор (Зеленый) - Питание

• Горит индикатор - Инжектор включен в сеть
• Не горит индикатор - Инжектор выключен

2. LED индикатор (Желтый) питание PoE

• Горит индикатор - Есть питание PoE
• Не горит индикатор - Нет питания PoE

3. Ethernet порт P+D/OUT Порт для соединения с конечным устройством

4. Ethernet порт Data/IN Порт для соединения с вышестоящим сетевым устройством

5, 7 Клемма для соединения инжекторов

6. AC/IN 100-240V Разъем шнура питания

Ключевые особенности

• Мощность потребителя PoE до 30 Вт
• Совместим со стандартами PoE IEEE 802.3af / at, но не определяет автоматически подключенные PoE устройства
• Скорость соединения 10/100/1000Base-T LAN
• Фиксатор для соединения инжекторов для легкой и компактной установки
• Грозозащита 1кВ

Схема подключения

Технические характеристики IPTRONIC IPT-INJECTOR POE GB-30

• Модель: IPTRONIC IPT-INJECTOR POE GB-30
• Параметры Ethernet: 10/100/1000
• Количество входных портов RJ-45: 1
• Количество выходных портов RJ-45: 1
• Совместимость со стандартами PoE: IEEE 802.3af / at
• Выходное напряжение PoE, В: DC 44 - 57В
• Максимальная мощность PoE: 30 Вт
• Питание PoE и полярность: Метод В: 4,5(+),7,8(-)
• Требования входному току: 0,3А при AC 100 ~ 240В
• Частота: 50~60 Hz
• Грозозащита: 1кВ
• LED-индикация: Индикатор питания, индикатор PoE
• Размеры (ДxШxВ), мм: 145х62,7х39
• Масса, г: 350
• Рабочая температура: -22 ~ 45 °C
• Относительная влажность: 0 ~ 95 % (без конденсации)
• Сертификация: RoHS Compliant, CE/FCC, EN 60950:2006
