Описание IPTRONIC PS3-E18P16S1H

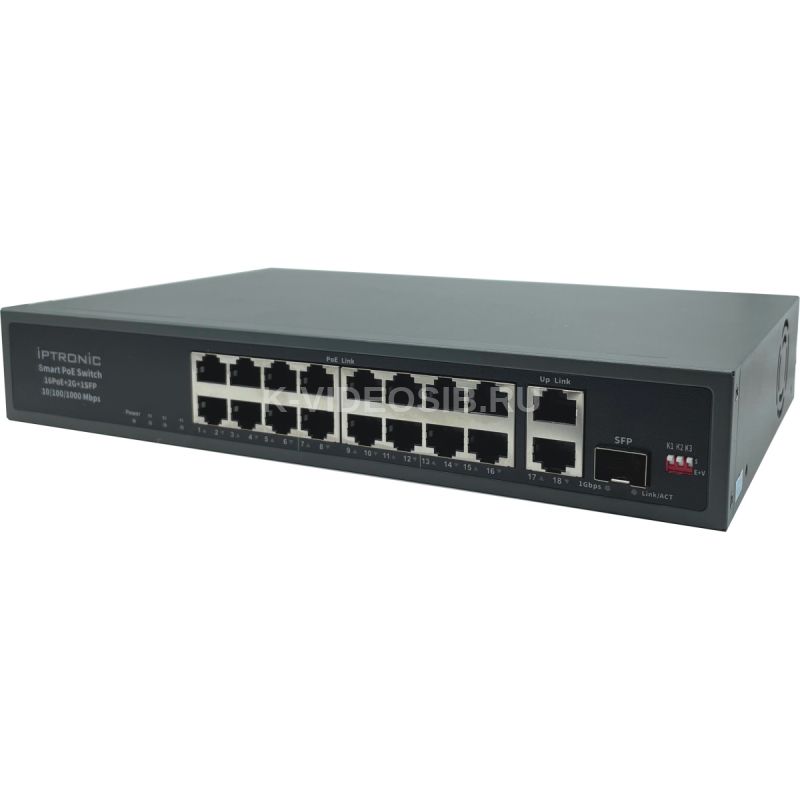

18-портовый не управляемый коммутатор IPTRONIC PS3-E18P16S1H с 16 портами POE для передачи данных и питания на IP устройства, поддерживающих эту функцию (Power-over-Ethernet), по кабелю типа витая пара (UTP, STP, FTP). Основное назначение коммутатора: системы видеонаблюдения. Позволяет подключить 16 PoE устройств, а 2 х Uplink и 1 SFP порт, дают возможность подключить коммутатор в локальную сеть, к регистратору или к другим коммутаторам. Поддерживаются два стандарта PoE IEEE 802.3af 15,2Вт и 802.3at 30Вт. WatchDog (автоперезагрузка по PoE).

Переключатели К1, К2, К3(1 - 6; 7 - 12; 13 - 16 РоЕ порты соответственно) : У переключателей 2 положения: "S" - standart, "E+V" - Extend + VLAN.

"S" - стандартный режим работы внутренних портов (с 1 по 16), со скоростью передачи данных до 100Мбит/сек. "E+V" - режим увеличенной передачи дальности информации и питания PoE. Рабочая дистанция в этом случае возрастает до 250м по кабелю типа "витая пара, категории 5е и выше". При этом скорость передачи данных по портам (где включен режим) падает до 10 мбит/с и включается режим изоляции портов (устройство, подключенное к такому порту становится невидимым для всех портов, кроме UpLink). Подключится к устройству на таком РоЕ порту можно будет только с порта UpLink.

Максимальная дальность передачи данных и питания 250 метров, при использовании функции “Extend”.

IPTRONIC PS3-E18P16S1H работает по технологии Plug-n-Play и не требует никакой настройки, что максимально упрощает задачу построения сети и подойдет для использования даже не опытным пользователям.

В коммутаторе используется технология Active PoE, что бы избежать подачи питания на устройство без функции РоЕ. Можно без опаски подключать любые IP устройства к коммутатору.

Расшифровка наименования:

PS3 – PoE Switch серия 3

Е18 – общее количество портов (18 портов)

Р16 – количество РоЕ портов (16 портов РоЕ)

дополнительные функции:

S1 – порты SFP (1 порт)

Н – обновлённая серия

Технические характеристики IPTRONIC PS3-E18P16S1H

• Сетевые порты: 16 портов 10/100Mbps RJ-45 с поддержкой MDI/MDIX, PoE, + 2 порт 10/100/1000Mbps RJ-45 Uplink + 1 порт Gigabit SFP
• Поддерживается питание по кабелю (POE) для сторонних устройств Поддерживается стандарт POE IEEE802.3af/at.
• POE порт: 1-16 порт поддерживает IEEE802.3af/at
• UP link порт: 17-18 порт поддерживает 1000Mbps
• PoE выходная мощность: Max. 15.4/30 Вт (IEEE 802.3af/at)
• Вывод питания: оба 1/2+, 3/6-
• PoE Бюджет: до 250 Вт (52В 4,8А)
• POE тип: End-span
• Максимальная длинна линии для передачи данных и POE – 250м (при наличии переключателя).
• WatchDog (автоперезагрузка по PoE)
• Полная совместимость с сетевым оборудованием других производителей
• Высокая производительность и низкое энергопотребление
• Защита от короткого замыкания цепи питания \
• Отсутствие шума при работе
• Режим изоляции внутренних портов (VLAN)
• Сетевые стандарты: IEEE 802.3、 IEEE802.3u、802.3x、802.3af/at
• Скорость передачи данных 10/100 Мбит/с, 1 Гбит/с
• 10/100BASE-TX: неэкранированная витая пара 5 класса и выше
• Коммутационная способность: 12Gbps
• Метод коммутации: Store-and-Forward
• Скорость фильтрации/передачи пакетов:
  • 100Mbps: 14880 пакетов в сек. на порт
  • 1000Mbps: 14800 пакетов в сек. на порт
  • 1000BASE-T: 1488095 пакетов в сек. на порт
• Размер базы данных адресов: 2K адресов MAC на систему
• Светодиоды состояния: Power Link/Activity
• Входное напряжение: 100-240 Вольт перем.тока
• Защита по току/напряжению от перегрузки: 115%-150% от номинала
• Защита от короткого замыкания: Да.
• Комплектация: источник питания 220 В, уголки крепления в стойку
• Соответствие стандартам En60950 (эл. магнитное излучение)
• Рабочая температура: от -45° до +55° C
• Влажность: от 10% до 90% (без конденсата)
• Физические характеристики:
  • Размеры: 270x 180 x 44 мм
