Описание Источник плюс МПП(Н-РП)-9(п)-И-ГЭ-У2 ("Тунгус")

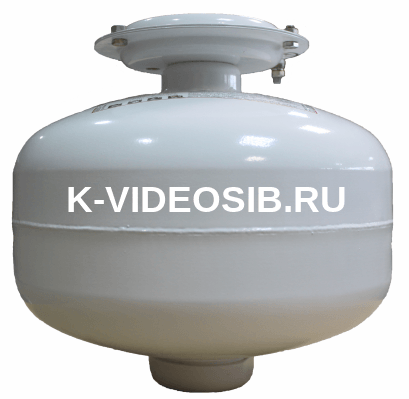

Тунгус-9 МПП(Н-РП)-9(п)-И-ГЭ-У2 Модуль порошкового пожаротушения взрывозащищзенного исполнения (маркировка РП ЕхiaI Х, для шахт, рудников опасных по пыли и газу)

Модуль порошкового пожаротушения МПП(Н-РП)-9-И-ГЭ-У2 предназначен для подавления очагов пожара классов А, В, С и Е (без учёта параметра пробивного напряжения огнетушащего порошка). Не предназначен для тушения загораний веществ, горение которых может происходить без доступа воздуха. МПП предназначен как для тушения локальных очагов пожара, так и для пожаротушения всего помещения по площади и объему. Вытеснение огнетушащего порошка производится газом, вырабатываемым источником холодного газа.МПП является изделием многоразового использования.

Область применения взрывозащищенного МПП – подземные выработки шахт, рудников и их наземные строения, опасные по газу (метан) и/или угольной пыли в соответствии с утвержденными Ростехнадзором Федеральными нормами и правилами в области промышленной безопасности: «Правила безопасности в угольных шахтах» (Приказ от 19.11.2013 № 550), «Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых» (Приказ от 11.12.2013 № 599).

МПП имеет маркировку взрывозащиты электрооборудования РП ЕхiaI Х и степень защиты от внешних воздействий по ГОСТ 14254-96 IР54 для вводной коробки и IР67 для корпуса МПП.

Технические характеристики Источник плюс МПП(Н-РП)-9(п)-И-ГЭ-У2 ("Тунгус")

- Маркировка по взрывозащите электрооборудования РП ExiaI X - Степень защиты от внешних воздействий IP54 для вводной коробки и не ниже IP67 для корпуса МПП - Класс электротехнического изделия по способу защиты человека от поражения электрическим током III - Вместимость корпуса, л 9,0-0,4

Габаритные размеры, мм, не более: - диаметр 286 - высота (с установленным кронштейном) 298

- Масса МПП полная, кг, не более 13,2 - Масса огнетушащего порошка ИСТО-1 ТУ 2149-001-54572789-00, кг 8,6+0,43 - Быстродействие МПП (время с момента подачи исполнительного импульса на пусковой элемент МПП до момента начала выхода огнетушащего порошка из модуля), с от 3 до 10 - Время действия (продолжительность подачи огнетушащего порошка), с Не более 1 - Давление вскрытия мембраны, МПа От 2,1 до 2,2

Огнетушащая способность МПП потолочного крепления для пожаров класса А при тушении с высоты (Н) до 13 м двух поэтажно расположенных помещений с проемами для прохождения газопорошковой струи: - Суммарная защищаемая площадь (S), м2 36,5 - Суммарный защищаемый объем (V), м3 153

Огнетушащая способность МПП настенного крепления при тушении с высоты (Н) от 2 до 3 м: - Защищаемая площадь (S) для пожаров класса А, м2 72 - Защищаемый объем (V) для пожаров класса А, м3 216 - Защищаемая площадь (S) для пожаров класса В, м2 33 - Защищаемый объем (V) для пожаров класса В, м3 54

- Максимальный ранг модельного очага пожара класса В при тушении на открытой площадке с высоты (Н) 12 м 233В**)

Характеристики цепи элемента электропускового - безопасный ток проверки цепи, А, не более 0,03 - ток срабатывания, А, не менее: 0,2 - электрическое сопротивление, Ом 8…16

Входные и внутренние искробезопасные параметры цепи элемента электропускового: - максимальное входное напряжение (Ui), В 30 - максимальный входной ток (Ii), А 0,4 - максимальная внутренняя емкость (Сi), нФ <102 - максимальная внутренняя индуктивность (Li), мкГн 20
