Описание Источник плюс МПП(Н-Взр)-10(ст)-И-ГЭ-У2 ("Тунгус")

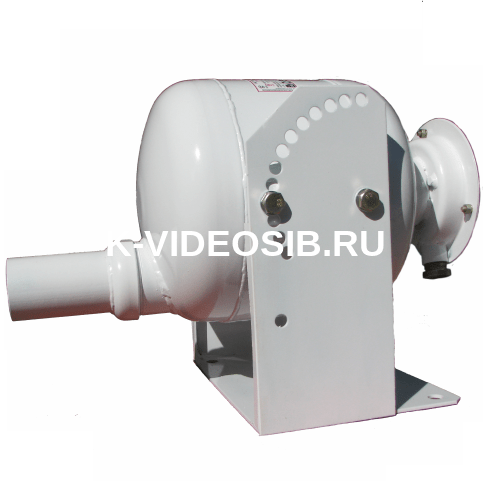

Тунгус-10ст МПП(Н-Взр)-10(ст)-И-ГЭ-У2 Модуль порошкового пожаротушения взрывозащищенный в обыкновенном исполнении с температурным диапазоном эксплуатации от минус 50 до плюс 50С

Модуль порошкового пожаротушения МПП(Н-Взр)-10(ст)-И-ГЭ-У2 предназначен для подавления очагов пожара классов А, В, С и Е (без учёта параметра пробивного напряжения огнетушащего порошка).

Область применения взрывозащищенного МПП – взрывоопасные зоны помещений и наружных установок класса 2 по ГОСТ 30852.9-2002 (МЭК 60079- 10:1995), в которых возможно образование взрывоопасных смесей категории ІІВ группы Т3 по ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

Электрооборудование в составе МПП имеет маркировку взрывозащиты 0Ex ia IIB T3 Gс Х и степень защиты от внешних воздействий по ГОСТ 14254-96 IР54 для вводной коробки и IР67 для корпуса МПП.

МПП могут быть выполнены в обыкновенном исполнении с температурным диапазоном эксплуатации от минус 50 до плюс 50С или в специальном исполнении с температурным диапазоном эксплуатации от минус 60 до плюс 90С. Эксплуатация МПП допускается при относительной влажности не более 95% при температуре 25°С.

Технические характеристики Источник плюс МПП(Н-Взр)-10(ст)-И-ГЭ-У2 ("Тунгус")

Технические характеристики: - Маркировка по взрывозащите электрооборудования 0Ex ia IIB T3 Gс Х - Степень защиты от внешних воздействий по ГОСТ 14254-96 IP54 для вводной коробки и IP67 для корпуса МПП - Класс электротехнического изделия по способу защиты человека от поражения электрическим током III - Вместимость корпуса, л 9,2-0,5

Габаритные размеры, мм, не более: - высота (с установленным кронштейном); 310 - длина 470 - ширина 305

- Масса МПП полная, кг, не более 20 - Масса огнетушащего порошка ИСТО-1 ТУ 2149-001-54572789-00, кг 9,5+0,5 - Быстродействие МПП (время с момента подачи исполнительного импульса на пусковой элемент МПП до момента начала выхода огнетушащего порошка из модуля), с от 3 до 10 - Время действия (продолжительность подачи огнетушащего порошка), с Не более 1 - Давление вскрытия мембраны, МПа 2,0+0,15

Защищаемые площадь и объем для пожаров класса А при тушении с высоты (H = 16 м) и наклоном оси модуля 70 относительно горизонтальной плоскости соплом-распылителем вниз: - Защищаемая площадь (S), перпендикулярная поверхности пола, м2 36 - Защищаемый объем (V), м3 54

Защищаемые площадь и объем для пожаров класса В при тушении с расстояния (L) до 11 м и с наклоном оси модуля от 0 до 10 относительно горизонтальной плоскости сопломраспылителем вниз: - Защищаемая площадь (S), перпендикулярная поверхности пола, м2 24 - Защищаемый объем (V), м3 48

Огнетушащая способность для пожаров классов А, В, С, Е при локальном пожаротушении на открытой площадке или в помещении при установке МПП на высоте 1 м от поверхности пола с наклоном оси модуля 3 относительно горизонтальной плоскости соплом-распылителем вниз на расстоянии от центра защищаемого объекта до МПП 12 м: - Защищаемая площадь (S), м2 14

Характеристики цепи элемента электропускового: - безопасный ток проверки цепи, А, не более 0,03 - ток срабатывания, А, не менее: 0,03 а) для МПП(Н-Взр)-10(ст); 0,15 б) для МПП(Н-Взр-Т)-10(ст) 0,2 - электрическое сопротивление, Ом 8…16

Входные и внутренние искробезопасные параметры цепи элемента электропускового: - максимальное входное напряжение (Ui), В 30 - максимальный входной ток (Ii), А 0,4 - максимальная внутренняя емкость (Сi), нФ <102 - максимальная внутренняя индуктивность (Li), мкГн 20.
