Описание ITK WH3468

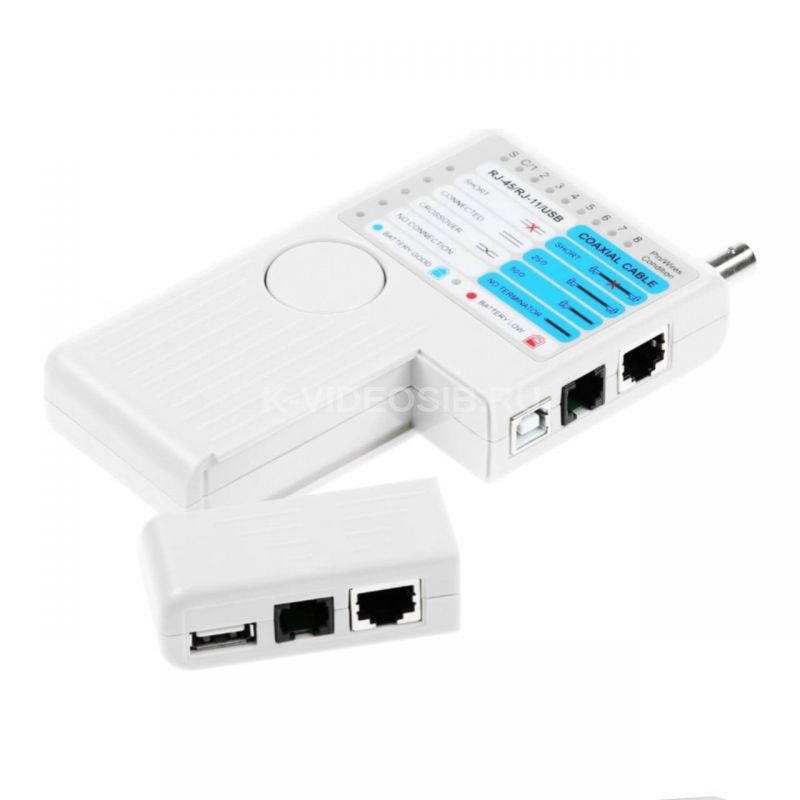

Тестер ITK 4-в-1 для витой пары (RJ45/RJ11/BNC/USB)

Технические параметры:

• Тип: мультифункциональный кабельный тестер

• Поддерживаемые разъемы:

  • RJ45 (8P8C) – для Ethernet (Cat.5/6)

  • RJ11 (6P4C/6P2C) – для телефонных линий

  • BNC – для коаксиальных кабелей (CCTV, TV)

  • USB (A/B) – для проверки USB-кабелей

• Функции:

  • Проверка целостности проводников

  • Обнаружение обрывов/коротких замыканий

  • Определение перекрестов и разделения пар

• Питание: автономное (батарея CR2032 или аналог)

• Индикация: светодиодная/звуковая

• Рабочее напряжение: 3–5 В (от элемента питания)

• Габариты: ~100×50×20 мм (примерно)

• Вес: ~80 г

Применение:

• Тестирование структурированных кабельных систем (СКС)

• Проверка патч-кордов, телефонных и коаксиальных линий

• Диагностика USB-соединений

Комплектация:

• Основной блок с дисплеем/индикаторами

• Съемный удаленный идентификатор (для RJ45/RJ11)

• Адаптер BNC (при наличии)

• Элемент питания

Технические характеристики ITK WH3468

Тестер ITK 4-в-1 (RJ45/RJ11/BNC/USB)

Тип: кабельный тестер мультипротокольный

Поддерживаемые интерфейсы:

RJ45 (8P8C) Ethernet

RJ11 (6P4C/6P2C) телефонный

BNC коаксиальный

USB Type-A/B

Функциональные возможности:

Проверка целостности цепи

Определение обрывов

Выявление коротких замыканий

Тестирование перекрестных соединений

Метод тестирования: импульсный с индикацией

Тип индикации: светодиодная/акустическая

Рабочее напряжение: 3-5 В DC

Источник питания: элемент типа CR2032

Рабочая температура: 0°C до +40°C

Габаритные размеры: 100×50×20 мм (±5%)

Масса: 80 г (±10%)

Электрические параметры:

Максимальное тестовое напряжение: 5 В

Ток потребления: ≤15 мА

Сопротивление изоляции: ≥100 МОм

Длина тестируемого кабеля: до 300 м (для витой пары)

Комплектация:

Основной блок тестера

Удаленный идентификатор

Адаптер BNC (опционально)

Элемент питания CR2032

Соответствие стандартам:

ГОСТ Р 53246-2008

IEC 61935-1

Применение:

Проверка кабельных соединений СКС

Диагностика сетевых линий

Тестирование периферийных интерфейсов
