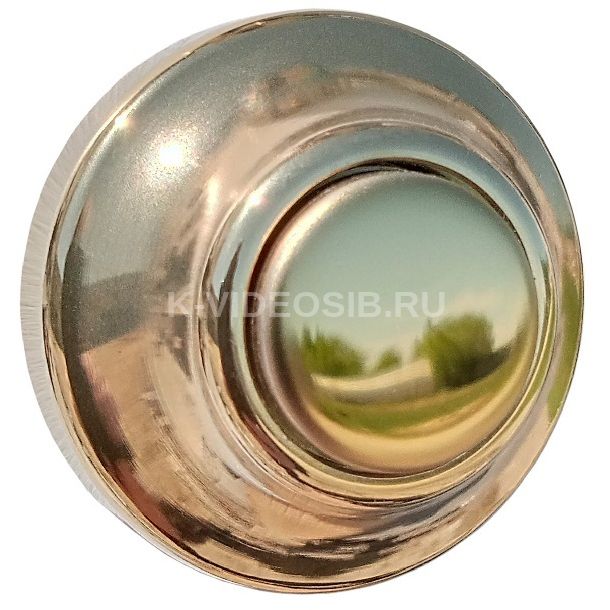

Описание JSB-Systems 20.1.Off-(On) зеркальное золото

Накладная антивандальная механическая нормально разомкнутая кнопка с подсветкой контура. Корпус из дюралюминия с многослойным гальваническим покрытием с последующей полировкой и напылением нитридом титана (золото). Нажимная часть из нержавеющей стали покрытой нитридом титана.

Контактная группа из бериллиевой бронзы покрытой серебром. Максимально коммутируемый ток 1А при максимальном напряжении 36В. Питание подсветки +12В при потреблении 10мА. Средняя наработка на отказ- более 1млн. коммутаций. В комплекте анодированный дюралевый крепежный кронштейн и винты для скрытой установки.

Комплект поставки.

Назначение выводов.

Красный - плюс питания подсветки (12 В) Черный - минус питания подсветки Желтый (белый) - коммутируемые контакты. Принципиальная схема изделия и назначение проводов показано на следующем рисунке:

Технические характеристики JSB-Systems 20.1.Off-(On) зеркальное золото

Функционал Кнопка выхода Взрывозащищенный Нет Подсветка Да Способ монтажа Накладной Тип контактов NO (НР) Тип срабатывания Нажимной Цвет Зеркальное золото Контакты - нормально разомкнутые OFF-(ON). Питание подсветки - 12 В, 10 мА. Коммутируемое напряжение - до 36 В. Максимальный коммутируемый ток - до 2 А. Ресурс- 1'000'000 коммутаций. Габаритные размеры - Ø38x14 мм. Материал - алюминиевый сплав с гальваническим покрытием. Температура окружающей среды: от - 30 до + 60 °С
