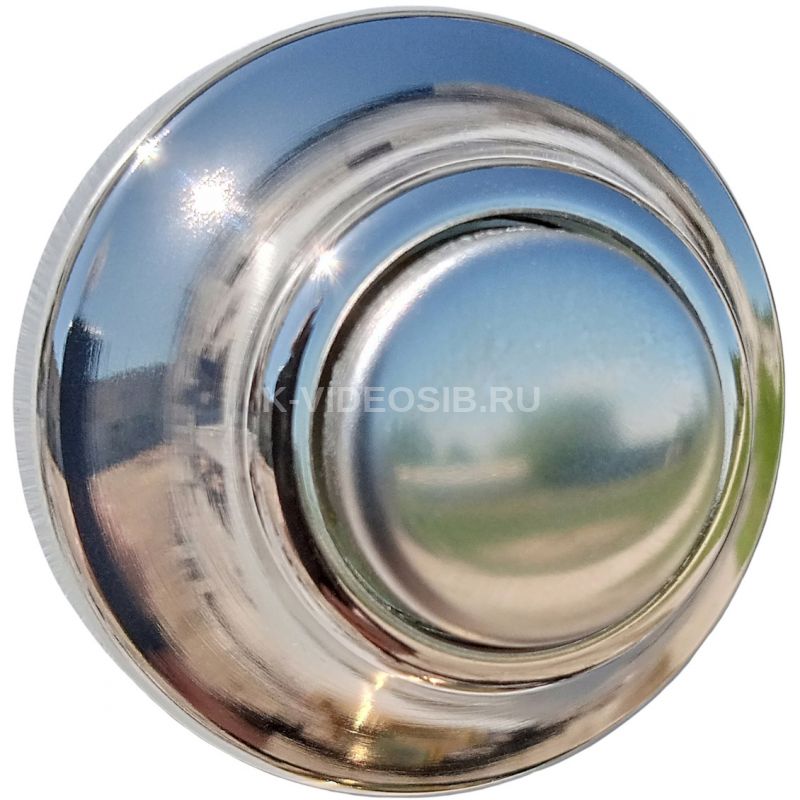

Описание JSB-Systems 20.1.On-(Off) зеркальный хром

Накладная антивандальная механическая  нормально замкнутая кнопка с подсветкой контура. Корпус из дюралюминия с многослойным гальваническим покрытием с последующей полировкой (хром). Нажимная часть из полированной нержавеющей стали .

Контактная группа из бериллиевой бронзы покрытой серебром. Максимально коммутируемый ток 1А при максимальном напряжении 36В. Питание подсветки +12В при потреблении 10мА. Средняя наработка на отказ- более 1млн. коммутаций. В комплекте анодированный дюралевый крепежный кронштейн и винты для скрытой установки.

Комплект поставки.

Назначение выводов.

Красный - плюс питания подсветки (12 В) Черный - минус питания подсветки Желтый (белый) - коммутируемые контакты. Принципиальная схема изделия и назначение проводов показано на следующем рисунке:

Технические характеристики JSB-Systems 20.1.On-(Off) зеркальный хром

Функционал Кнопка выхода Взрывозащищенный Нет Подсветка Да Способ монтажа Накладной Тип срабатывания Нажимной Цвет Зеркальный хром Материал: алюминиевый сплав с порошковым покрытием Корпус: многослойное гальваническое покрытие с последующей полировкой и напылением нитридом титана Контакты: нормально замкнутые On-(Off) Питание подсветки: 12 В, 10 мА Коммутируемое напряжение: до 36 В Максимальный коммутируемый ток: до 2 А Ресурс: 1 000 000 коммутаций Температура окружающей среды: от - 30 до + 60 °С Габаритные размеры: Ø 38 x 14 мм
