Описание JSBo БУЗ

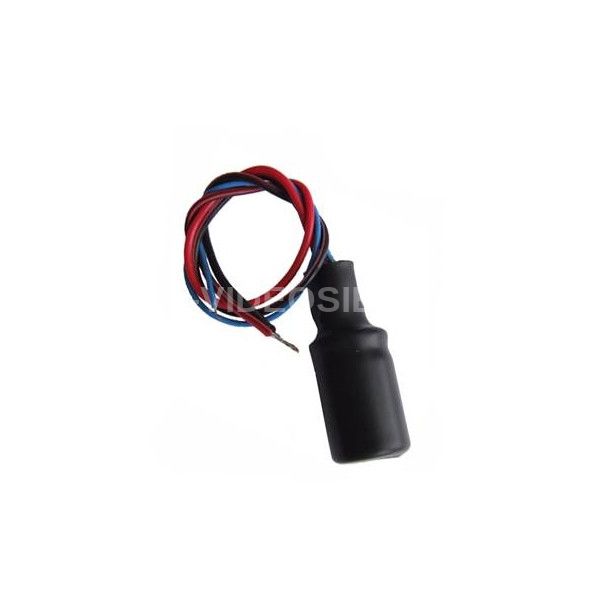

Блок управления замком (БУЗ) представляет собой небольшое устройство с тремя контактами и предназначен для управления электромеханическим замком без дополнительного блока питания в домофонных системах. Герметичный корпус позволяет устанавливать его как внутри так и снаружи помещения, а также в корпусе замка. После подключения, устройство накапливает напряжение ( 12v). При нажатии на мониторе кнопки «Замок», БУЗ отдает короткий импульс тока (~ 3А) на электромагнит замка, срабатывает реле, замок открывается. Устройство совместимо с любым электромеханическим замком (защёлкой). Схема подключения

Технические характеристики JSBo БУЗ

• Входное напряжение, В: 9…15
• Выходное напряжение, В: 17…29
• Ток импульса на выходе, А: 3
• Потребляемый ток в режиме заряда, мА: 80 (<0.5 сек)
• Габаритные размеры, мм: 14х14х40
• Вес, г: 20

Комплектация:
1. БУЗ (блок управления замком)
2. схема подключения
3. пакет упаковочный (ZipLock).
