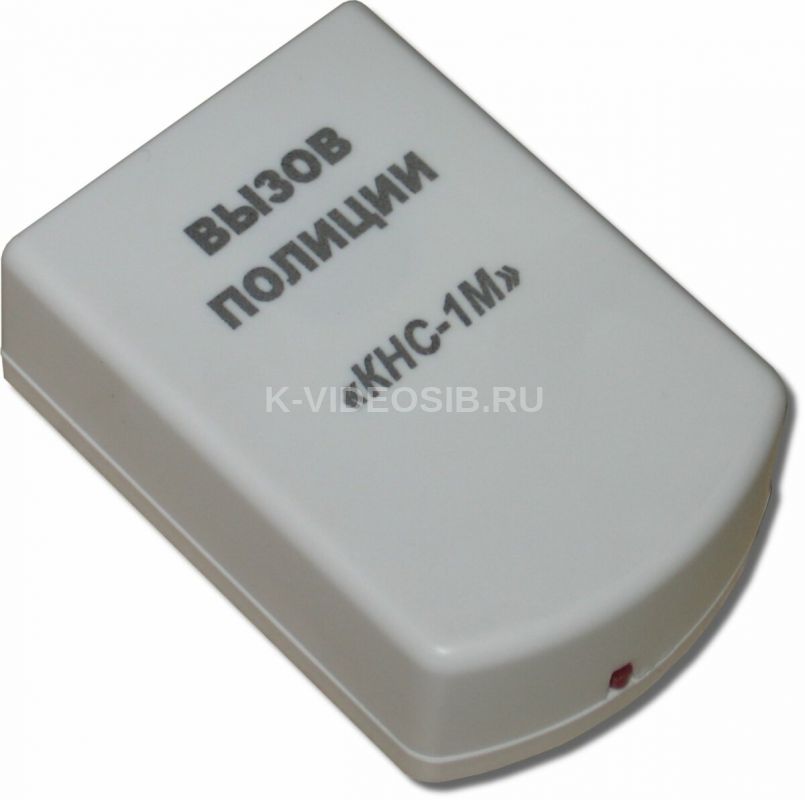

Описание КСС ИО 101-50 "КНС-1"

Извещатель охранный ручной точечный электроконтактный КСС ИО 101-50 "КНС-1" предназначен для использования в составе систем охранной сигнализации для формирования ручным способом извещения о тревоге при возникновении тревожной ситуации. Особенности

• обладает пониженным уровнем шума переключателя
• предусмотрено устройство защиты от вскрытия корпуса
• имеется защита от ложных срабатываний
• улучшен монтаж извещателя на объекте (предусмотрен винтовой клеммник для подключения шлейфа, отсутствует «возвратная» пружина, установка корпуса на основание производится без винтов с помощью защелок).

Принцип работы Извещатель формирует извещение о тревоге переключением выходных контактов исполнительного переключателя при нажатии на управляющую кнопку. Одновременно с этим извещатель осуществляет механическую фиксацию управляющей кнопки в нажатом состоянии. Восстановление нормального состояния извещателя производится нажатием на выступ на овальной поверхности извещателя. При несанкционированном вскрытии корпуса извещатель формирует извещение о вскрытии размыканием контактов специального переключателя (ТМР). Конструкция извещателя Конструкция извещателя обеспечивает возможность установки в любом скрытом месте помещения, доступном для быстрого и незаметного его использования в качестве тревожной кнопки. Извещатель конструктивно состоит из основания и крышки, в которой установлена управляющая кнопка. На основании с помощью защелок закреплена печатная плата, на которой установлены ТМР переключатель, исполнительный переключатель, клеммник винтовой и нанесена схема подключения. На основании предусмотрены монтажные отверстия для крепления извещателя на объекте и отверстие для вывода проводов. Комплект поставки

1. извещатель охранный ручной точечный электроконтактный ИО 101-50 «КНС-1М» - 1 шт.
2. винт (саморез) - 2 шт.
3. этикетка - 1 шт.

Технические характеристики КСС ИО 101-50 "КНС-1"

• Модель: ИО 101-50 "КНС-1"
• Ток, коммутируемый контактами извещателя, А: 0.001…0.250
• Напряжение, коммутируемое контактами извещателя, В: 1…72
• Диапазон рабочих температур, °С: от -30 до +50
• Габаритные размеры, мм: 77х57х30
• Масса, не более, кг: 0.11
