Описание Lanmaster LAN-6AFTP-LSZH-GY

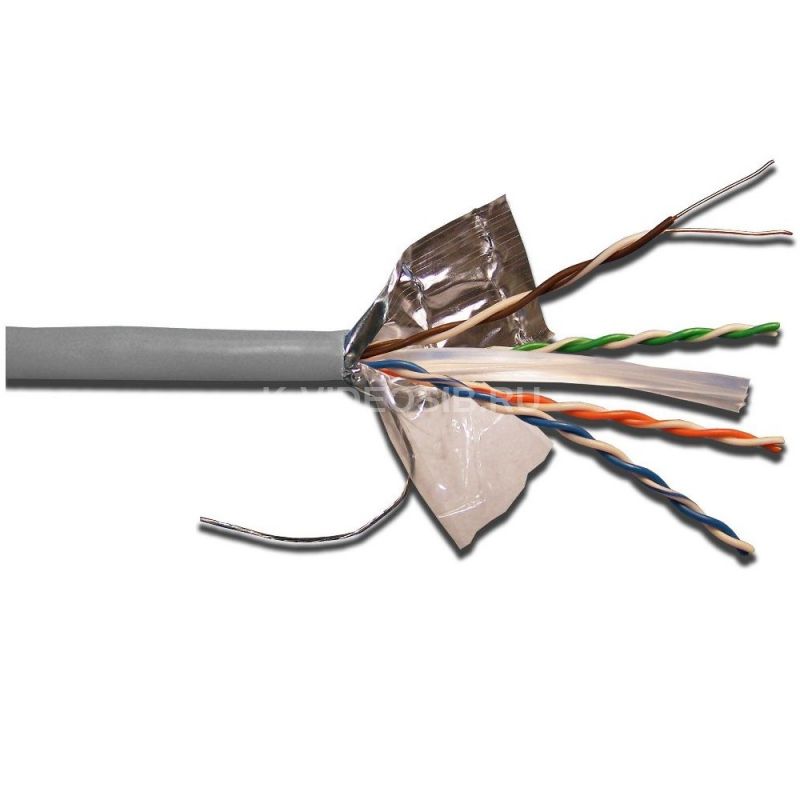

Кабель состоит из 4-х пар одножильных медных проводников. Диаметр проводника 23AWG. Каждый проводник заключен в изоляцию из полиэтилена (HDPE).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.

Пары отделены друг от друга крестообразной перегородкой увеличивающей переходное затухание между парами.

4 витых пары и перегородка обернуты полиэтиленовой пленкой и вместе с медным одножильным заземляющим проводником заключены в общий экран из ламинированной фольги и оболочку из LSZH (малодымящая, не содержащая галогенов). На оболочке кабеля нанесены последовательные метровые метки длины.

Технические характеристики Lanmaster LAN-6AFTP-LSZH-GY

Характеристика Значение Тип проводника Solid (сплошной) Диаметр проводника 23 AWG Тип изоляции HDPE (полиэтилен низкого давления) Тип оболочки LSZH (малодымящий, не содержащий галогенов) Цвет оболочки Серый Тип экрана FTP ламинированная алюминиевая фольга вокруг 4х пар Диаметр кабеля 7,7 мм Рабочая температура до +60oС Волновое сопротивление 100 ± 15 Ом Уровень пожаробезопасности CM (кабель общего применения) Максимальное рассогласование сопротивления пары постоянному току (DC Resistance Unbalance of a pair) 5% Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground) 330 пФ/100м Рассогласование задержки распространения сигнала (Propagation Delay Skew) 1 ~ 500 MHz 45nS/100m MAX. Номинальная скорость распространения сигнала (Nomal velocity propagation) 67% Сертификация лабораториями 3P, UL, ETL VERIFIED Соответствует стандартам TIA/EIA 568-С.2-1 cat. 6А; ISO/IEC 11801; EN 50173 Количество метров в катушке 305 м Частотный диапазон 1-500 МГц Цветовая кодировка Пара 1 "голубой/бело-голубой"; Пара 2 "оранжевый/бело-оранжевый"; Пара 3 "зеленый/бело-зеленый"; Пара 4 "коричневый/бело-коричневый".
