Описание Lanmaster LAN-6EUTP-HFLT-OR

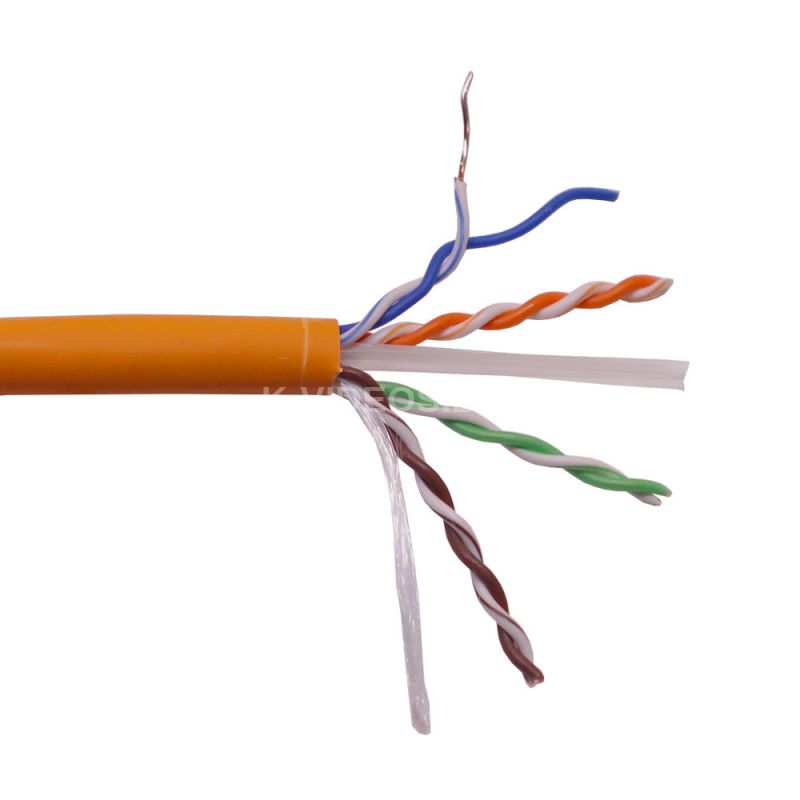

Кабель состоит из 4-х пар одножильных медных проводников. Диаметр проводника 23AWG. Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Пары отделены друг от друга компактной крестообразной перегородкой, увеличивающей переходное затухание между парами.

4 витых пары и перегородка заключены в оболочку из LSZH 60332-3-22 (3A), нг(A)-HF (не поддерживающий горение, для групповой прокладки с отсутствием коррозийно-активных и токсичных веществ при тлении). На оболочке кабеля нанесены последовательные метровые метки длины. Для облегчения разделки кабеля под оболочкой имеется разрывная нить.

Технические характеристики Lanmaster LAN-6EUTP-HFLT-OR

 Тип проводника    Solid (сплошной)  Диаметр проводника    23 AWG  Тип изоляции    HDPE (полиэтилен высокой плотности)  Тип оболочки    LSZH 60332-3-22 (3A), нг(A)-HF (не поддерживающий горение, для групповой прокладки с отсутствием коррозийно-активных и токсичных веществ при тлении)  Цвет оболочки    Поставляется в нескольких вариантах цветов внешней оболочки  Диаметр кабеля    5,8 ± 0,20 мм  Волновое сопротивление (Impedance)    100±15 Ом  Максимальная взаимная ёмкость (Mutual Capacitance)    56 pF/M  MAX  Максимальное сопротивление постоянному току  (DC Resistance)    28,6 Ом/1000Фт  Максимальное рассогласование сопротивления  пары постоянному току  (DC Resistance Unbalance of a pair)    5%  Максимальное рассогласование ёмкости пара-земля  (Capacitance Unbalance pair to Ground)    330 пФ/100м  Рассогласование задержки распространения сигнала  (Propagation Delay Skew)    45 нС/100м  Номинальная скорость распространения сигнала  (Nomal velocity propagation)    69% при 100 МГц  Разность между перекрёстными наводками и затуханием  (Attenuation to crosstalk ratio)     ​​​​​​​при 100 МГц станд. 28,5 дБ при 150 МГц станд. 20,4 дБ при 300 МГц станд. 4,8 дБ  Количество метров в коробке    305 м  Цветовая кодировка     ​​​​​​​Пара 1 "голубой/бело-голубой"; Пара 2 "оранжевый/бело-оранжевый"; Пара 3 "зеленый/бело-зеленый"; Пара 4 "коричневый/бело-коричневый". Соответствует стандартам    ISO/IEC 11801＆IEC 60332-3-22(3A)&IEC60754 &IEC61034 &ANS/TIA-568.2-D CAT 6
