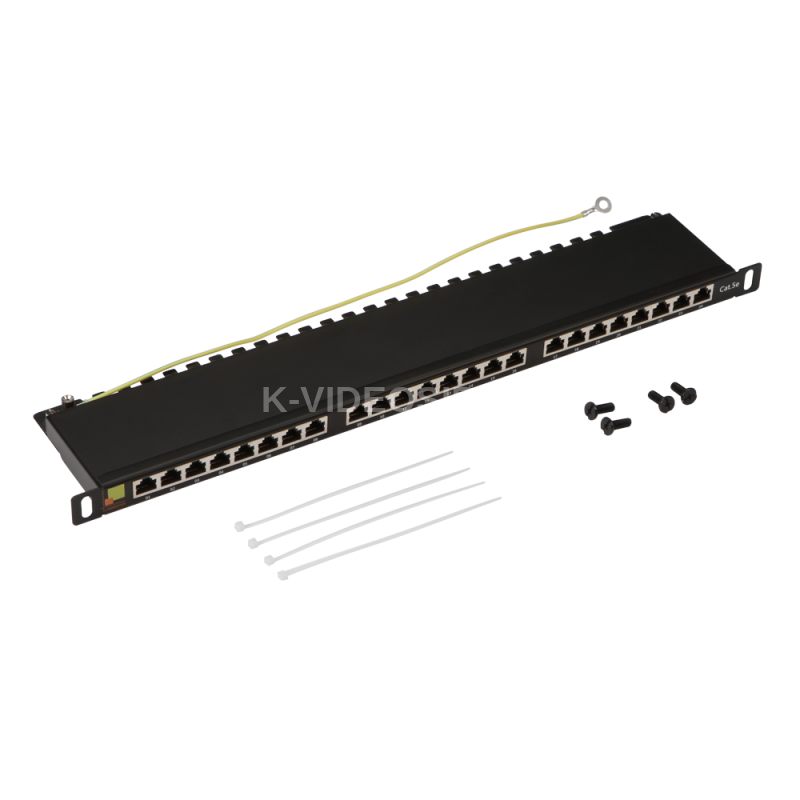

Описание Lanmaster LAN-PPC24S5E

24-х портовая неэкранированная патч-панель предназначена для разделки на ней кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.

Высота патч-панели всего 0,5U, что позволяет разместить две патч-панели в пространстве 1U. Таким образом, панели обеспечивают двукратное увеличение плотности монтажа сетевых соединений. Панель может монтироваться в любой стандартный 19-дюймовый конструктив.

Каркас панели изготовлен из хладнокатаной стали. На передней стороне панели смонтированы стандартные порты типа RJ-45, объединенные в группы по 8 портов.

Для подключения абонентских кабелей используется метод врезного контакта сквозь изоляцию - IDC (Isolation Displacement Contact). IDC разъемы панели являются универсальными и допускают монтаж кабеля с использованием как инструментов для 110-х контактов, так и инструментов для контактов типа Krone.

Для удобства монтажа на задней стороне панели напротив IDC контактов каждого порта расположена цифровая маркировка раскладки проводников кабеля.

Для удобства монтажа и дополнительной фиксации кабеля, в конструкции панели предусмотрена площадка для закрепления кабеля, подводимого с задней стороны. Использование скобы обеспечивает требуемый радиус изгиба и надежную фиксацию кабелей в процессе терминации и последующей эксплуатации.

Конструкция панели также предусматривает попарную фиксацию кабельных экранов под специальные скобы.

На корпусе панели имеется заземляющий контакт. К нему подключен проводник для заземления, обжатый кольцевыми клеммами.

Технические характеристики Lanmaster LAN-PPC24S5E

Категория    5е Количество портов    24 х RJ45 Тип контактов    Dual type Тип кабеля    STP (экранированная) Высота    0,5U
