Описание Lanmaster LAN-PRO-L/TPK-TDR

Прибор LAN-PRO-L/TPK-TDR предназначен для тестирования разводки кабельных линий. Позволяет определять длину кабеля, выявлять различные ошибки и отображать местоположение неисправности посредством интуитивного графического интерфейса(с использованием метода TDR–рефлектометрии с временным разрешением).

Прибор позволяет легко обнаруживать кабели, проводить трассировку с фильтром переменного тока и идентифицировать порты на сетевом коммутаторе с помощью функции проблесковой индикации.

Возможности прибора:

выявление дефектов линии по методу импульсной рефлектометрии (TDR) для точного определения места повреждения в линиях связи прибор позволяет проводить Ping тест в локальной сети, в сети интернет определяет наличие «Power over Ethernet» (POE) и замеряет напряжение на жилах кабелей, подключенных к PoE портам автоматически определяет и присваивает IP адрес (DHCP клиент) проверка витой пары, телефонной проводки, коаксиального кабеля на наличие обрыва или короткого замыкания цепи ​​​​​​​

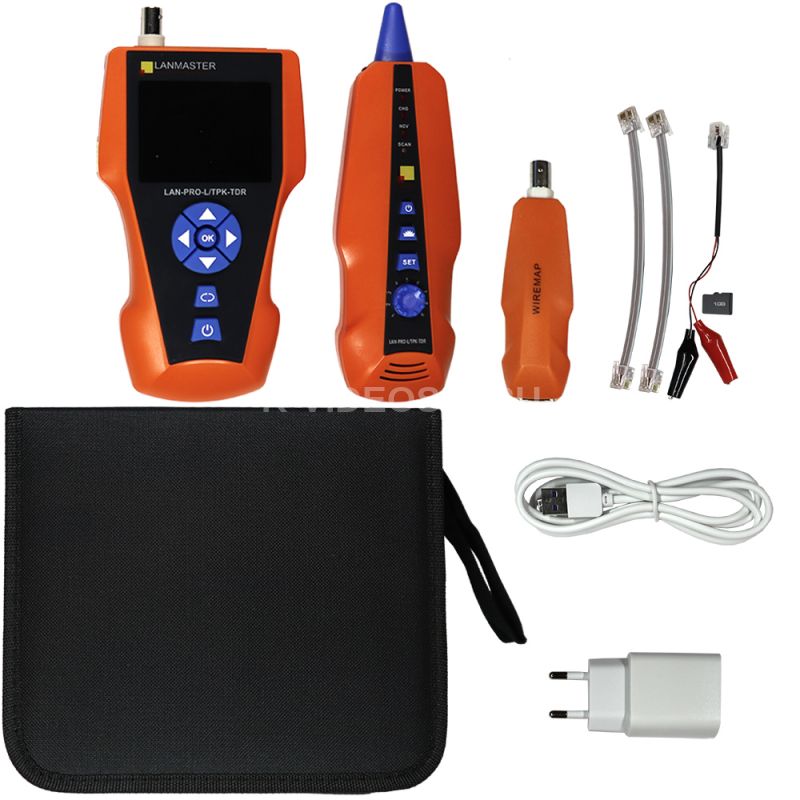

Комплект поставки

Главный блок — 1шт Индуктивный щуп — 1шт Ответная часть — 1шт USB micro шнур — 1шт Зарядное устройство — 1шт Кабель RJ45 - RJ45 — 1шт Кабель RJ11 - RJ11 — 1шт Кабель RJ11 - крокодилы — 1шт Сумка-чехол на ремне — 1шт Карта памяти — 1шт Инструкция по эксплуатации — 1шт

Технические характеристики Lanmaster LAN-PRO-L/TPK-TDR

Технические характеристики передатчика головного устройства

Дисплей    Жидкокристаллический Размер дисплея    60 х 45 мм Диапазон измерения длины кабеля    1 ~ 1500 м Тестируемые кабели     Витая пара: UTP, STP, кат. 5е, 6, 6a, CAT7;

Коаксиальные кабели

Телефонные витопарные кабели

Металлические провода, подсоединяемые с помощью зажимов "крокодил"

Минимальное расстояние калибровки    20м Тип батареи    3,7В Li-Ion 1800мАч Погрешность измерений    2% (±0,5 м или ±1,5 фута) (при длине калибровочного кабеля > 50 м) Материал корпуса    Пластик Рабочий диапазон температур/влажности    -10ºC ~ +60ºC / 20% ~ 70% Размеры    173 х 92 х 35 мм

Технические характеристики беспроводного приемника

Тип батареи    3,7В Li-Ion 1800мАч Размеры (Ш*В*Г)    183 х 58 х 35 мм

Технические характеристики удаленного устройства

Совместимые разъемы    RJ11, RJ45, BNC Размеры (Ш*В*Г)    106 x 32 x 30 mm
