Описание Магнито-контакт Д9-00-2000

Извещатель охранный точечный магнито-контактный Д9-00-2000, Д9-01-2000 предназначен для блокировки дверей, окон, ящиков столов и подобных объектов, выполненных из немагнитных материалов.

Извещатели используются в цепях тока не более 0,25А при напряжении 30В±10%. Работоспособность извещателей сохраняется при температуре окружающей среды от минус 40°С до плюс 50°С и относительной влажности 98% при температуре 35°С.

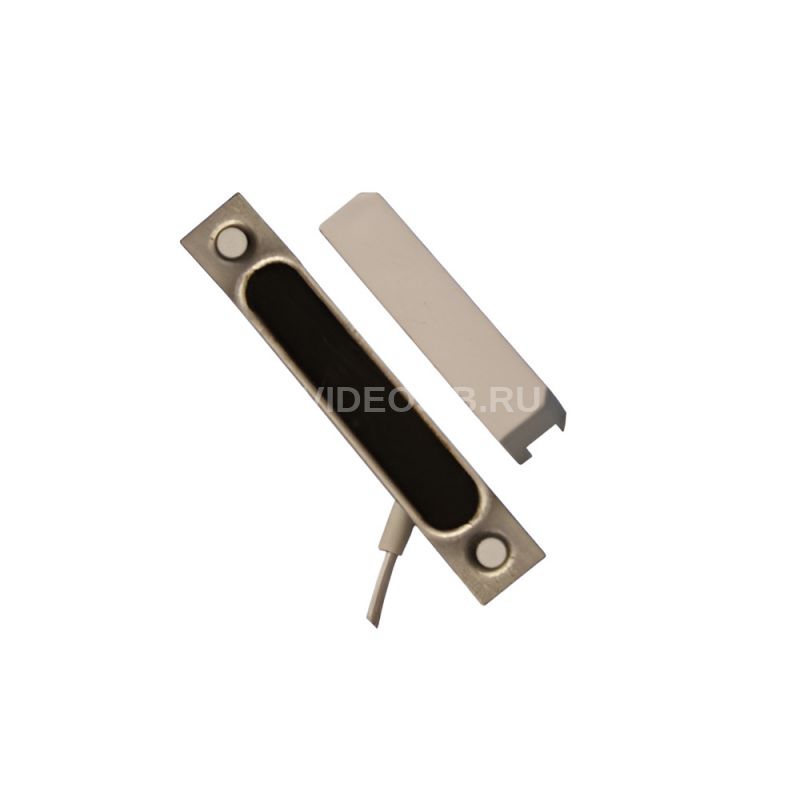

Контакт магнитоуправляемый в сборе состоит из корпуса, изготовленного из стали и залитого в него компаундом герметичного контакта (геркона). Два вывода (Д9-00-2000) или три вывода (Д9-01-2000) из провода МГШВ 0,12Б или 0,14Б имеют длину не менее 2000мм. Магнит извещателя изготовлен в корпусе из пластмассы.

Работоспособность извещателя заключается в замыкании и размыкании или переключении контактов геркона. Контакты геркона замкнут электрическую цепь, в которую он включён, при приближении магнита к контакту магнитоуправляемому на расстоянии меньше 8мм (при установке без смещения) или меньше 5мм (при смещении продольных осей на 5мм) и разомкнёт её при удалении магнита от контакта на расстояние больше 20мм.

Обслуживание извещателя заключается в периодической проверке крепления магнита и контакта магнито-управляемого и состояния проводки от датчика до стационарного аппарата.

Извещатель является не восстанавливаемым изделием.

Технические характеристики Магнито-контакт Д9-00-2000

Исполнение:Врезной (ящики столов и т. п.), на неметалл Контактное сопротивление, Ом::0,5 Подключение:2-х проводное Расстояние срабатывания, мм:20 и более Длина кабеля, м:2х2 (большего размера - под заказ) Максимально комутируемые напряжение/ток, В/А:30/0,25 Расстояние отпускания, мм:5 и меньше (при соосности - до 5мм)/8 и менее (без смещения) Цвет:Белый+серебристый Защитная оболочка выводов, проводов:В обычной изоляции (МГШВ 0,12Б) Мощность нагрузки,Вт:До 10 Допуск соосности извещателя и магнитного геркона, мм:До 5 Тип контактов (НО НЗ):НО Материал:Сталь+пластмасса Разъем:Вывод кабеля Диапазон рабочих температур, °С:-40...+50 Степень защиты, IP:44 Габаритные размеры, мм:78х11,5х12 (геркон), 45х10х10 (магнит) Масса, кг:0,03 (геркон)+0,015 (магнит)
