Описание Магнито-контакт ДП 102-4 НЗ

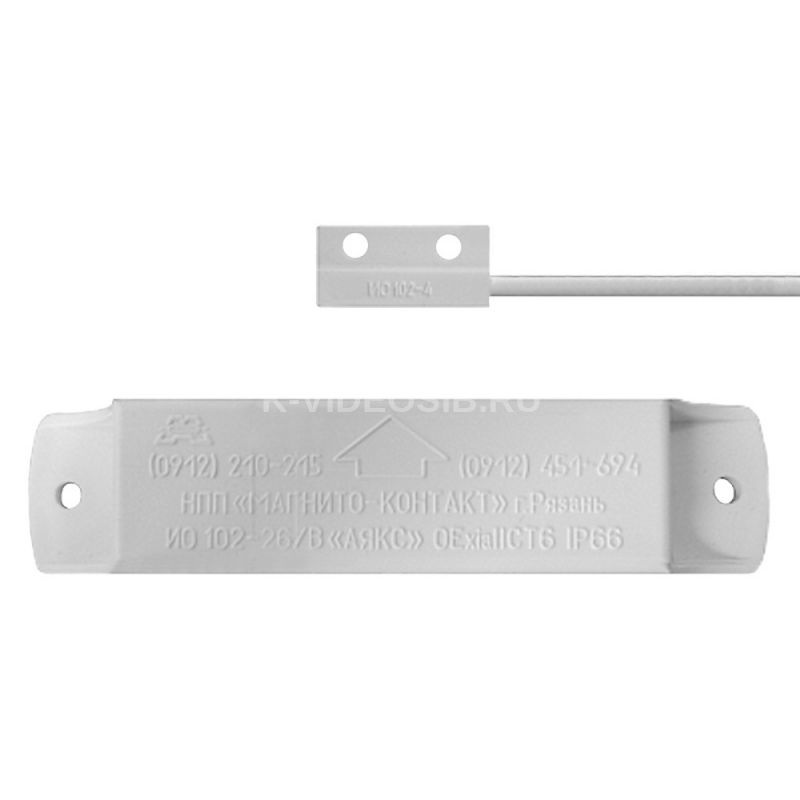

ДП 102-4  НЗ - извещатель охранный точечный магнитоконтактный с нормально-замкнутого типа (НЗ) контактами,  в корпусе: геркон - из пластика, усиленный магнит - антистатический пластик во взрывозащищенном (0ExiaIICT6) корпусе (ИО 102-26/В «Аякс»), с проводным выводом в обычной изоляции и длиной (0,2м) без защитного рукава и предназначенным  для организации устройств типа «ловушка», блокировки дверных и оконных проемов, а также других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на закрывание/открывание и смещение с выдачей в шлейф (НО/НЗ) приёмно-контрольного прибора извещения о тревоге путем размыкания/замыкания контактов геркона.

Для металлической поверхности крепление производится на прокладках из дерева, текстолита, эбонита или гетинакса толщиной от 25 до 30мм.

Допустимые условия эксплуатации -Вибрация в диапазоне частот 10----55Гц, смещение мм 0.35 -Ударные нагрузки с ускорением до 150м/сек² (15g) -Температура окружающей среды от –40 до +80°С -Относительная влажность с конденсацией до 93 % влаги при температуре +40°С.

Срок службы извещателя не менее 8 лет.

Технические характеристики Магнито-контакт ДП 102-4 НЗ

Маркировка взрывозащиты:0ExiaIICT6 Исполнение:Накладной, на неметалл (металл через изолирующ. прокладки) Контактное сопротивление, Ом::0,5 Подключение:2-х проводное Расстояние срабатывания, мм:20 и менее Длина кабеля, м:2х0,2 Расстояние отпускания, мм:30 и более Максимально комутируемые напряжение/ток, В/А:72/0,5 Материал:Антистатич. пластик+пластик Цвет:Белый Защитная оболочка выводов, проводов:В обычной изоляции Допуск соосности извещателя и магнитного геркона, мм:До 10 Мощность нагрузки,Вт:До 10 Тип контактов (НО НЗ):НЗ Разъем:Вывод кабеля Диапазон рабочих температур, °С:-40...+80 Степень защиты, IP:66 Габаритные размеры, мм:30x13x6,5 (геркон), 130x30x20 (магнит) Масса, кг:0,04 (геркон)+0,15 (магнит)
