Описание Магнито-контакт ДПМ-1(с переключающим герконом КЭМ-3)

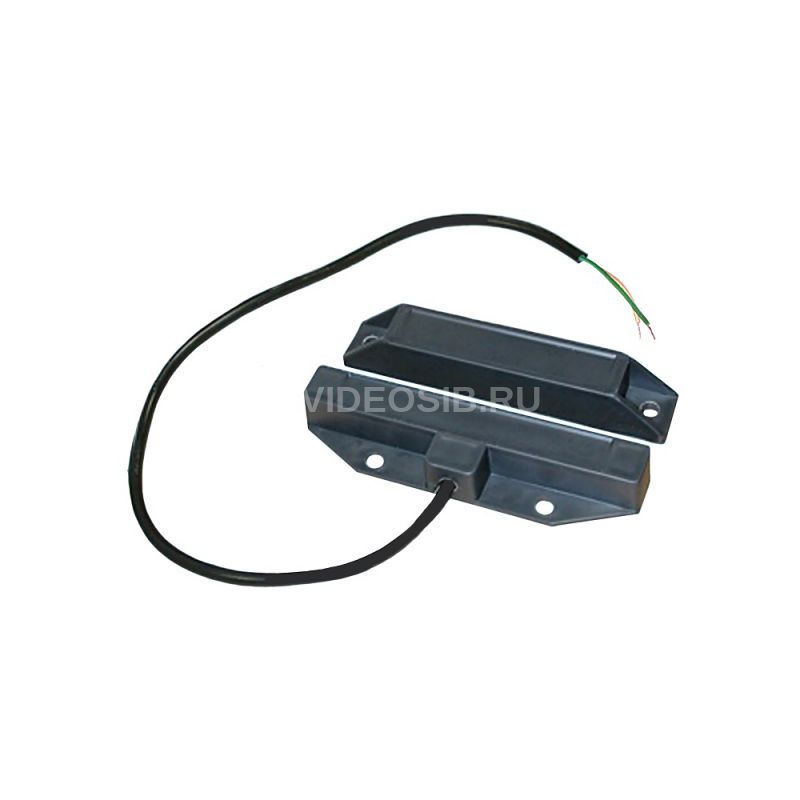

Датчик положения магнитогерконовый ДПМ-1 с переключающим герконом КЭМ-3.

Датчики положения магнитогерконовые ДПМ-1 предназначены для блокировки стальных ворот, железнодорожных контейнеров, дверей вагонов-рефрижераторов, ангаров, других конструктивных элементов зданий и сооружений из магнитопроводных и не магнитопроводных материалов на открывание или смещение с выдачей дискретного сигнала путем размыкания сухого контакта геркона, а также в системах автоматики различных устройств.

В 70-80% случаев поверхности охраняемых конструкций не позволяют правильно совместить блок магнита и блок датчика извещателя между собой, что может привести к нестабильной работе извещателя. В такой ситуации восстановить соосность магнита и датчика позволяет кронштейн. Кронштейн изменяет положение одного из блоков на 90 град, имеет регулировочные отверстия и выполнен из немагнитной нержавеющей стали, что исключает рассевание магнитных полей установленного на нем приборов (сохраняет стабильную работу магнита устраняя эффект размагничивания). Кронштейн не только гарантирует стабильную и точную работу извещателей и датчиков, но и осуществляет механическую защиту (принимая на себя ударную нагрузку в случае удара), что продлевает срок их службы.

Для гарантированно стабильной работы извещателя и исключения его ложных срабатываний производитель рекомендует приобретать кронштейны в комплекте с извещателем, что обеспечит устойчивую и долговременную работу ваших охранных систем.

Технические характеристики Магнито-контакт ДПМ-1(с переключающим герконом КЭМ-3)

• С переключающим герконом КЭМ-3
• Конструктивное исполнение: 2-х блочный
• Контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 25 мм и удерживаются замкнутыми на расстоянии до 40 мм, и гарантированно разомкнуты на расстоянии 90 мм
• Габаритные размеры, мм: блока геркона (БГ) - 140х20х35; блока магнитов (БМ) - 140х24х22
• Масса (не более), кг: блока геркона - 0,24; блока магнитов - 0,21
• Длина вывода датчика: 850 мм без разделки
• Степень защиты оболочки: IP68 по ГОСТ 14254-96
• Коммутируемая мощность Вт: не более 30
• Коммутируемое напряжение, В: 0,02---250
• Диапазон коммутируемых токов, А: 0,001---1,0
• Время срабатывания, Мс, не более: 2
• Наработка на отказ, тыс. час., не менее: 20
• Гарантийный срок эксплуатации: 3 года
• Срок службы: 10 лет
