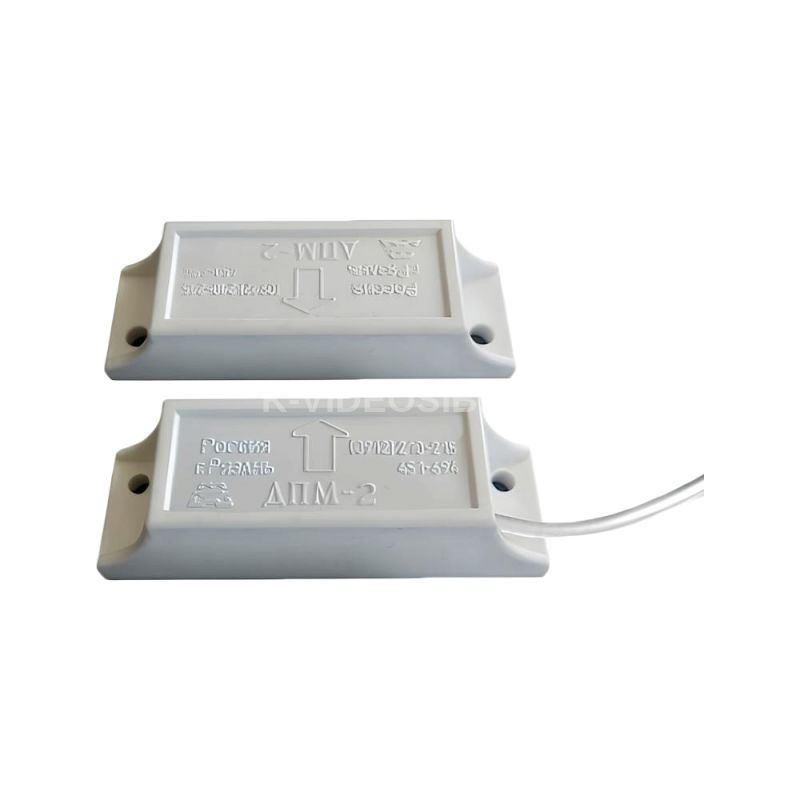

Описание Магнито-контакт ДПМ-2 исп.04R

Датчики положения магнитогерконовые ДПМ-2, предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, дверей вагонов, лифтов и других конструктивных элементов зданий и сооружений из магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.) и немагнитопроводных материалов, на открывание или смещение с выдачей сигнала путем размыкания (переключения) сухого контакта геркона, а также в системах автоматики различных устройств.

При приближении блока магнитов к блоку геркона происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.

Особенности исполнения :​​​​​​​

​​​​​​​Исполнение:   04R Особенности конструкции:   Без внутреннего разъема Тип применяемого герокна:   Нормально разомкнутый Тип и длина вывода, мм:   700*× КСПВГ 2×0.2 (металлорукав) Корпус:   Пластмасса

Технические характеристики Магнито-контакт ДПМ-2 исп.04R

Коммутируемый ток   от 0,001 до 0,5 А Коммутируемое напряжение(при максимальной коммутируемой мощности не более 10 Вт)   от 0,02 до 72 В Габаритные размеры:   блок геркона 90х28х22; блок магнитов 90х28х22 Диапазон температур   от минус 50°С до 50°С Относительная влажность   98% при 35°С Сопротивление замкнутых контактов, не более   0,5 Ом Степень защиты оболочки датчика по ГОСТ14254:   IP55
