Описание Магнито-контакт ИО 102-20 А2М (3)

Извещатель охранный точечный магнитоконтактный ИО 102-20 (далее извещатель) предназначен для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т. д.) элементов зданий и сооружений на открывание или смещение с выдачей в шлейф приемно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

Технические характеристики Магнито-контакт ИО 102-20 А2М (3)

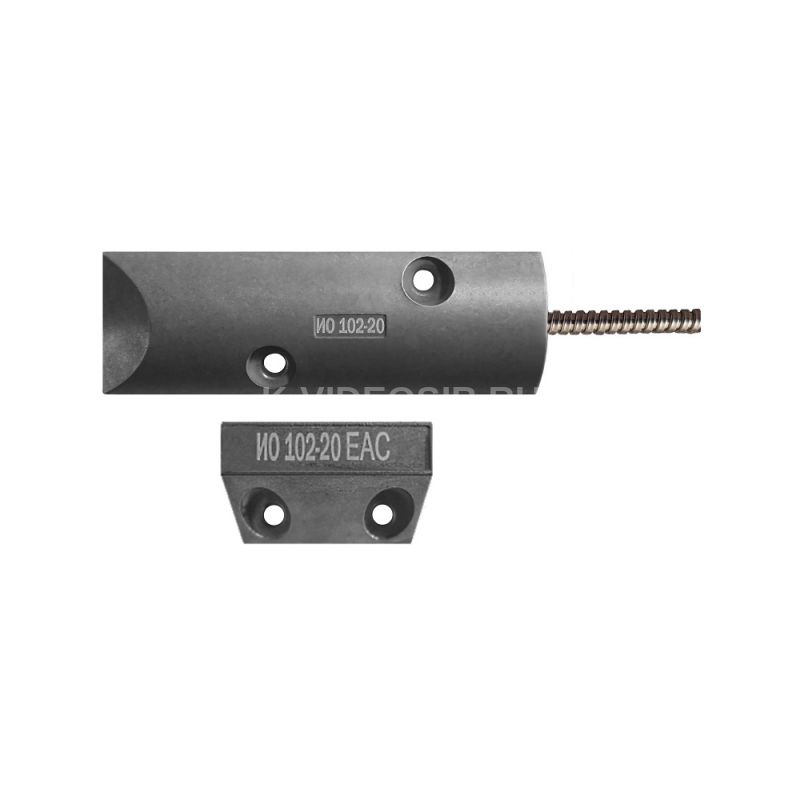

Извещатель конструктивно состоит из магнитоуправляемого датчика (геркон, помещенный в пластмассовый или металлический корпус) и управляющего магнита (магнит, установленный в пластмассовый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP66/IP67 и IP55 (для ИО102-20 модификаций Б2П В, Б3П В, А2П В) по ГОСТ 14254-2015.

Подключение датчика к шлейфу осуществляется с помощью проводов длиной 0.6 м, в исполнениях ИО 102-20 А2П В и ИО 102-20 Б2П В подключение проводов шлейфа – через винтовой клеммник, установленный внутри датчика.

Для исключения нестабильной работы извещателя, производитель рекомендует применение кронштейна К-20/50, позволяющего изменить положение одного из блоков извещателя на 90 град с целью правильного совмещения блока магнита с блоком датчика
